Sujeción

Abrazaderas.

Sujetar bien es parte de la instalación. Una línea mal fijada roza, vibra y falla antes que la manguera. Cubrimos desde la cremallera inoxidable de uso diario hasta los bloques de tubo hidráulico en serie pesada.

Construcciones disponibles

Elige por presión, no por diámetro.

Dos decisiones: material según ambiente y tipo según servicio. Inoxidable donde hay humedad, salinidad o químicos; con perno donde la presión o el diámetro exigen apriete alto; y bloques de tubo cuando lo que se fija es tubería rígida y no manguera.

DIN 3017

Abrazadera Cremallera Inoxidable

8 — 120 mm
INOX 304

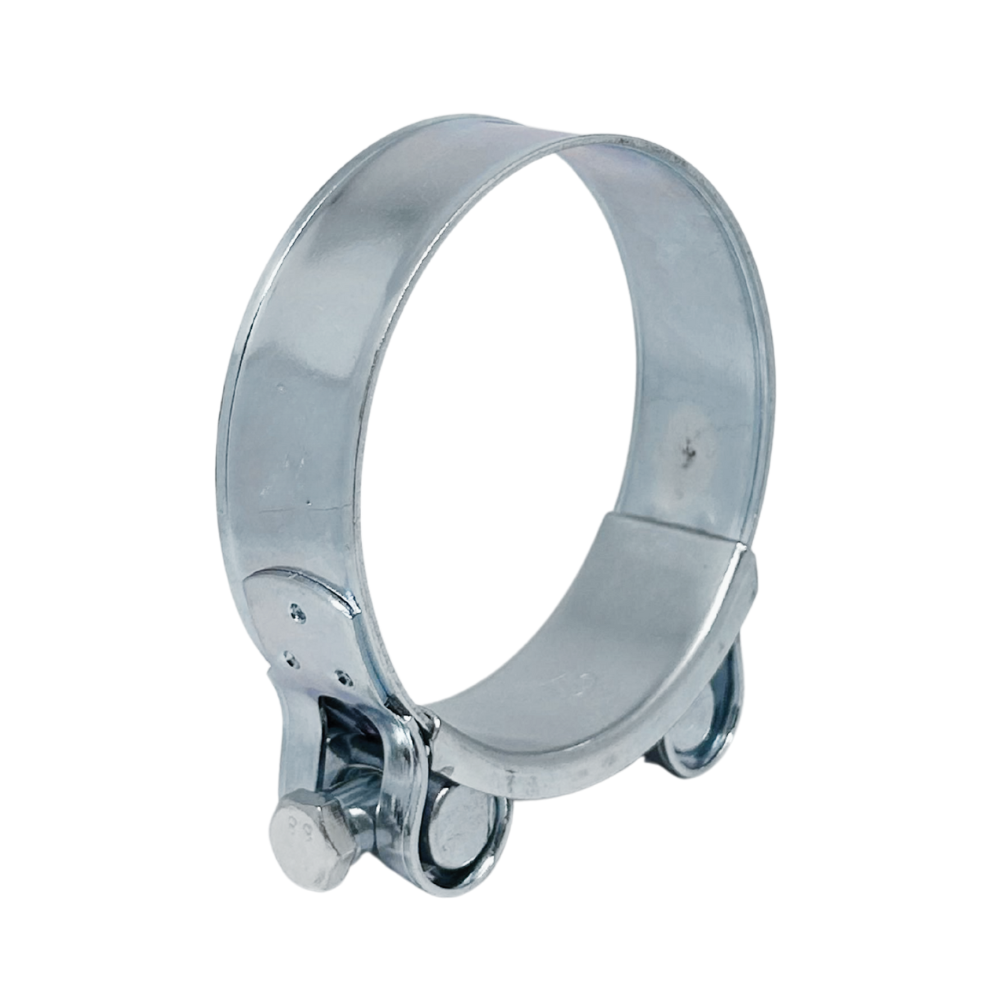

Abrazadera Alta Presión Acero Carbono

17 — 200 mm
Acero carbono

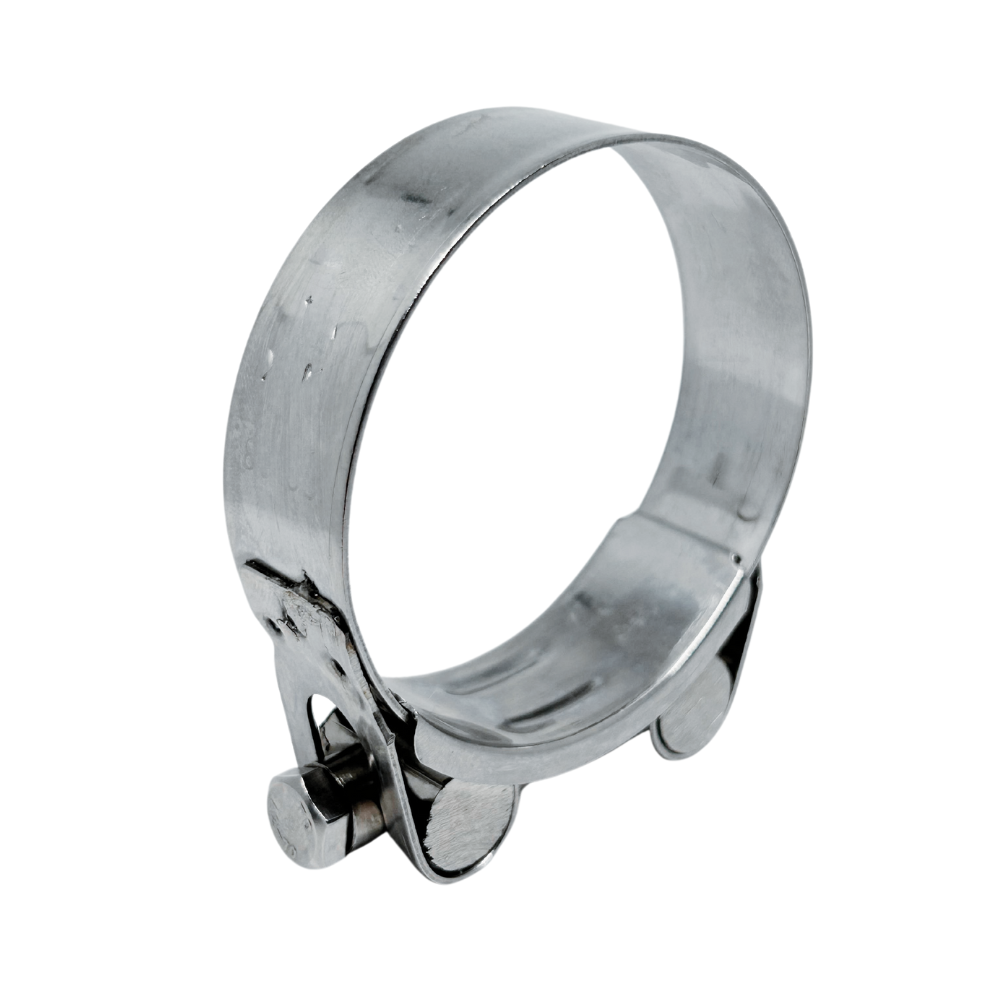

Abrazadera Alta Presión Acero Inoxidable

17 — 200 mm
INOX 304

DIN 3015

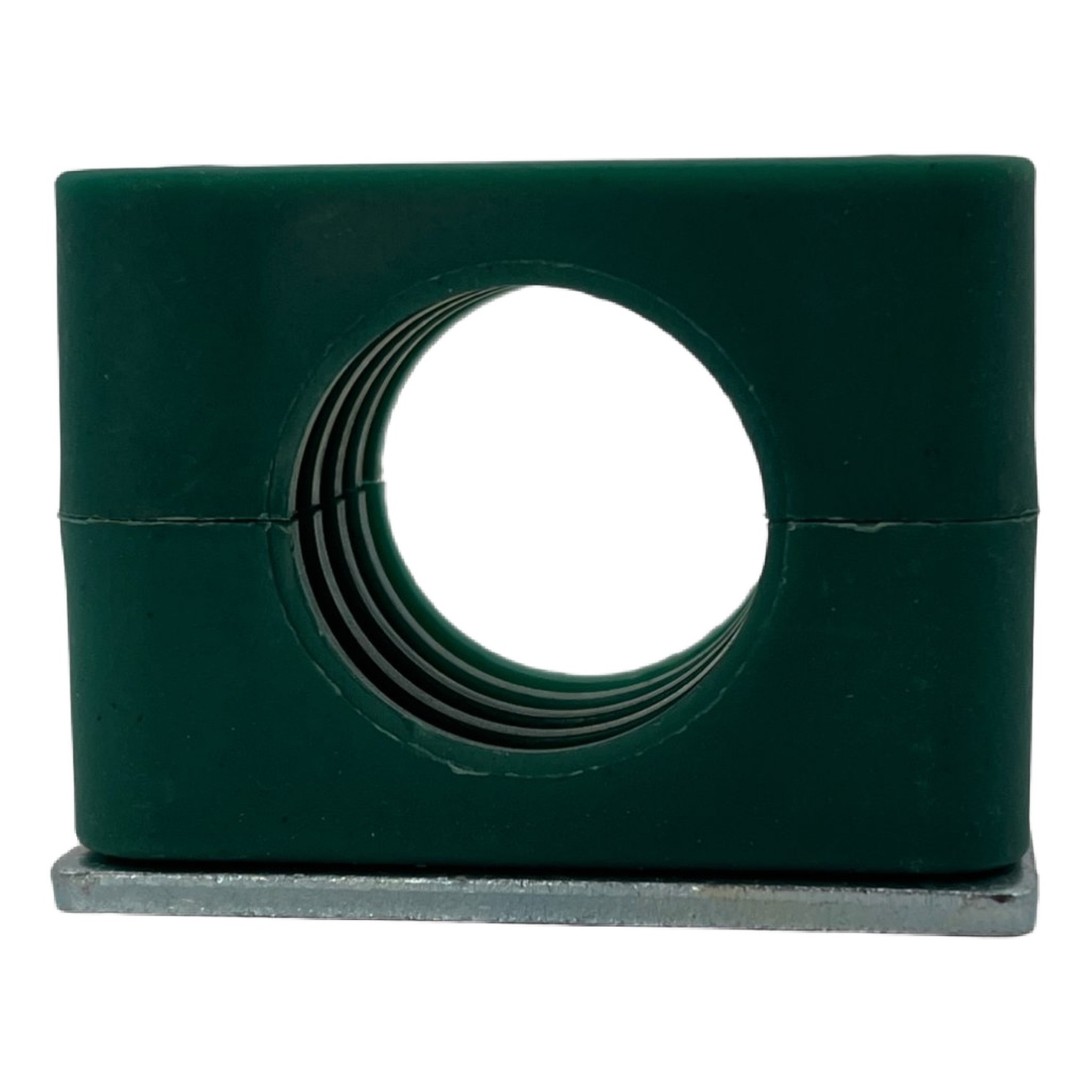

Abrazadera Tubo Simple Liviana

6 — 42 mm
PP + acero

DIN 3015

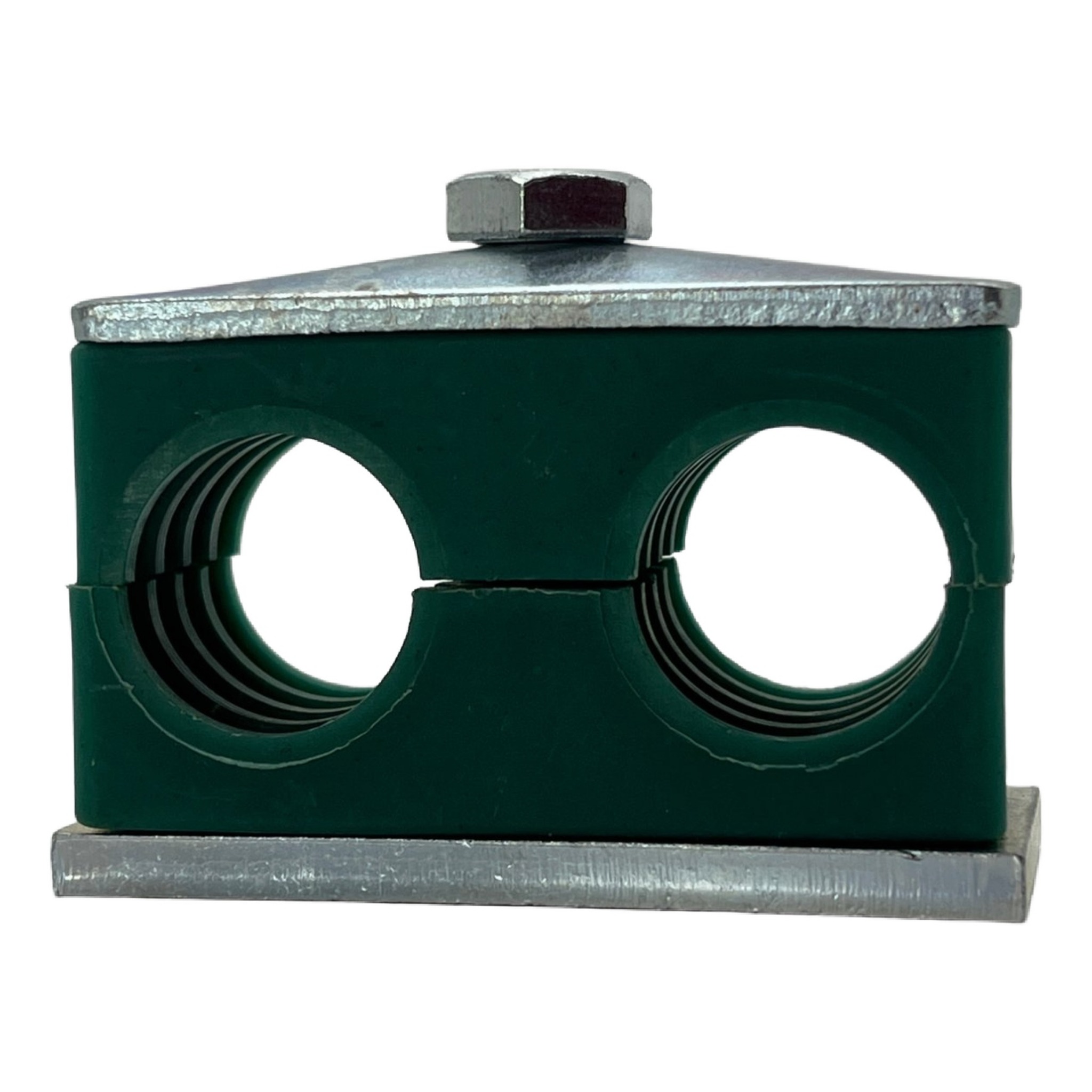

Abrazadera Tubo Doble Liviana

6 — 42 mm
PP + acero

DIN 3015

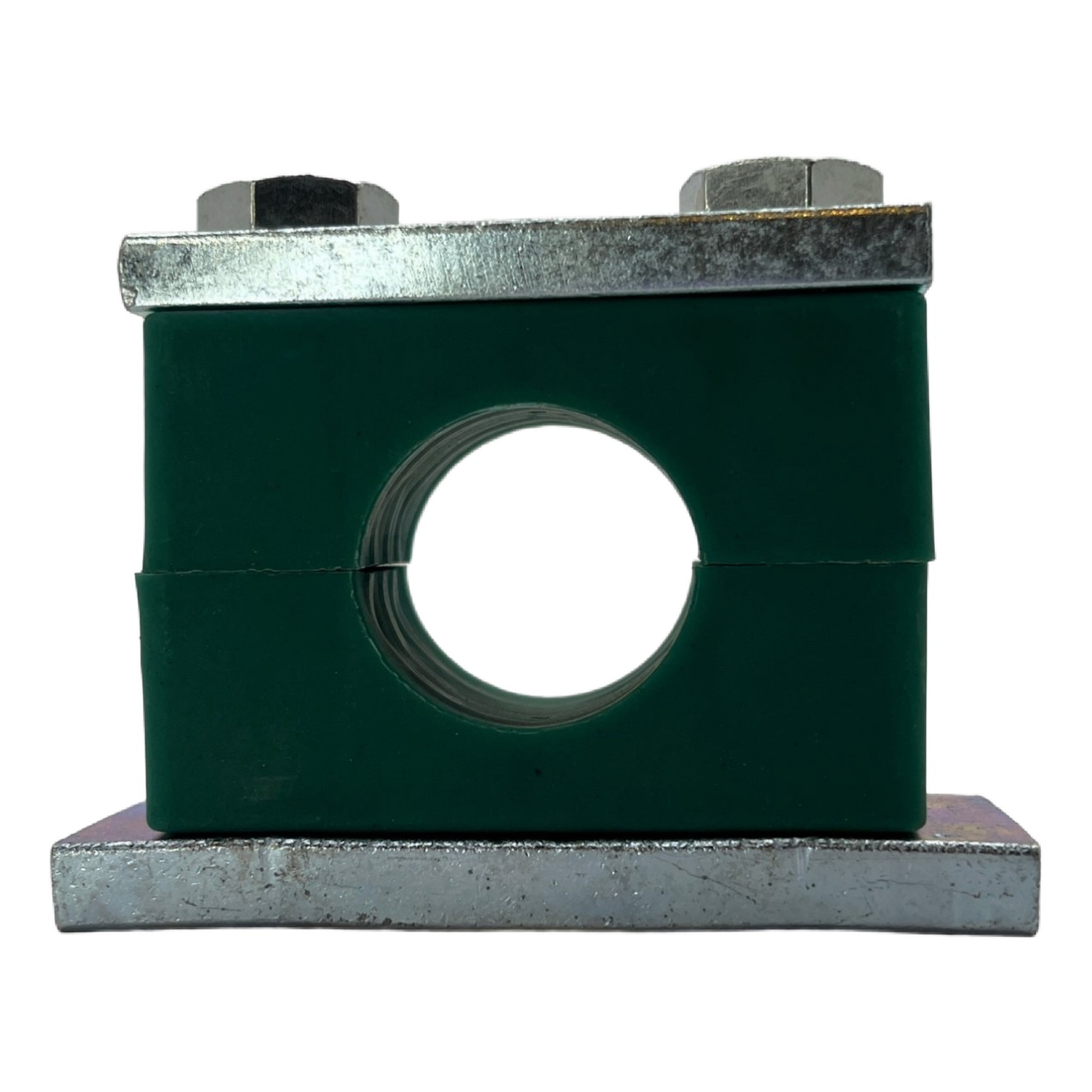

Abrazadera Tubo Simple Pesada

6 — 60 mm
PP + acero

DIN 3015

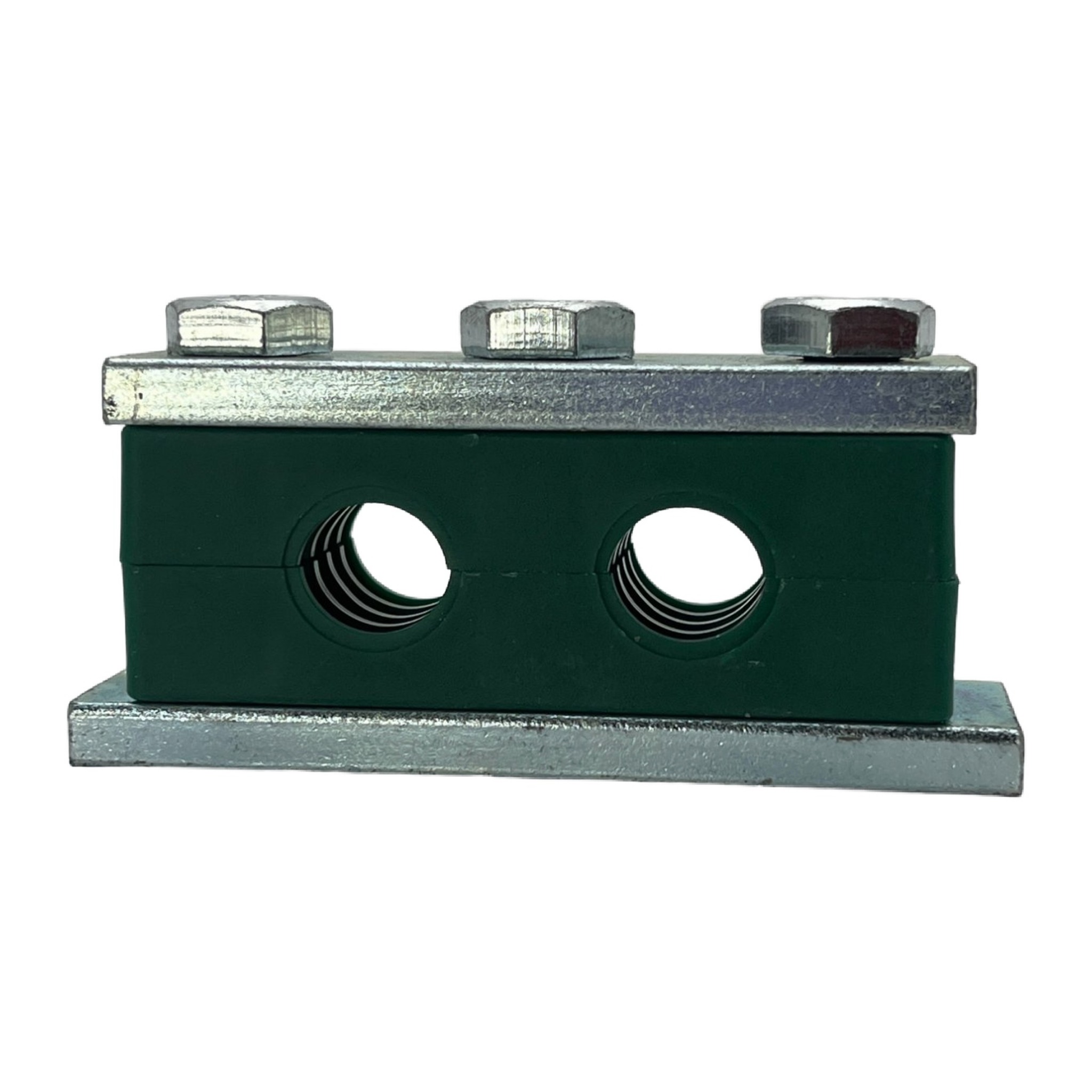

Abrazadera Tubo Doble Pesada

6 — 60 mm
PP + acero

Tabla técnica

Medidas y presiones.

Serie	Construcción	Medidas	Material	Aplicación
DIN 3017	Sinfín con cremallera	8 — 120 mm	INOX 304	Uso diario · baja presión
W1	Reforzada con perno	17 — 200 mm	Acero carbono	Apriete alto
W4	Reforzada con perno	17 — 200 mm	INOX 304	Apriete alto · corrosión
DIN 3015	Bloque simple	6 — 42 mm	PP + acero	Tubo hidráulico
DIN 3015	Bloque doble	6 — 42 mm	PP + acero	Tubo hidráulico
DIN 3015	Bloque simple reforzado	6 — 60 mm	PP + acero	Vibración severa
DIN 3015	Bloque doble reforzado	6 — 60 mm	PP + acero	Vibración severa
