Conversión de normas
Adaptadores.
Cuando el puerto de la máquina y la manguera no hablan la misma norma, el adaptador resuelve. Organizados por familia de código para que encuentres la conversión exacta sin improvisar con reducciones apiladas.
Construcciones disponibles
Elige por presión, no por diámetro.
Un adaptador bien elegido reemplaza tres piezas apiladas: menos uniones, menos puntos de fuga. Trabajamos por familia — el primer código es el extremo fijo y el segundo el de conversión — con versiones rectas y a 90° en las combinaciones de mayor uso.
JIC 37°
Adaptador MJ
-04 — -32
Recto · 90°
Recto · 90°

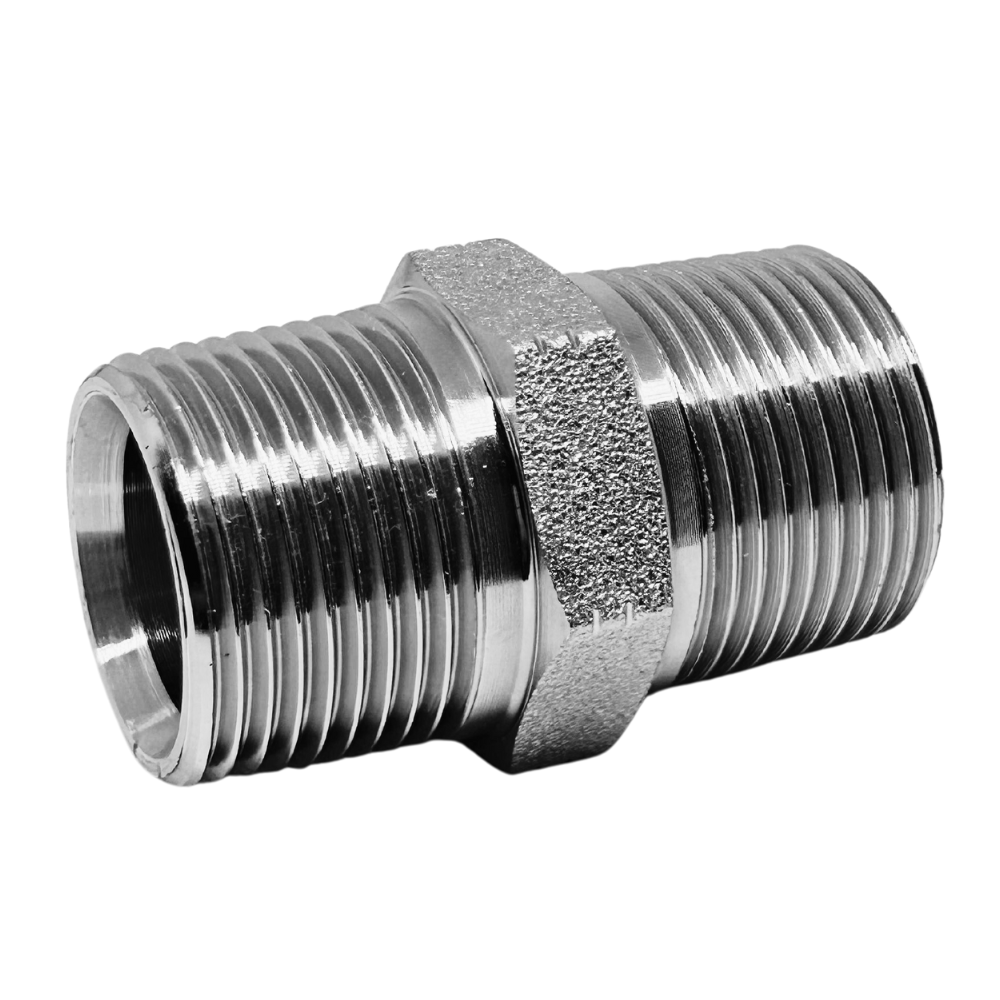

NPT
Adaptador MP
1/8" — 2"
Recto · 90°
Recto · 90°

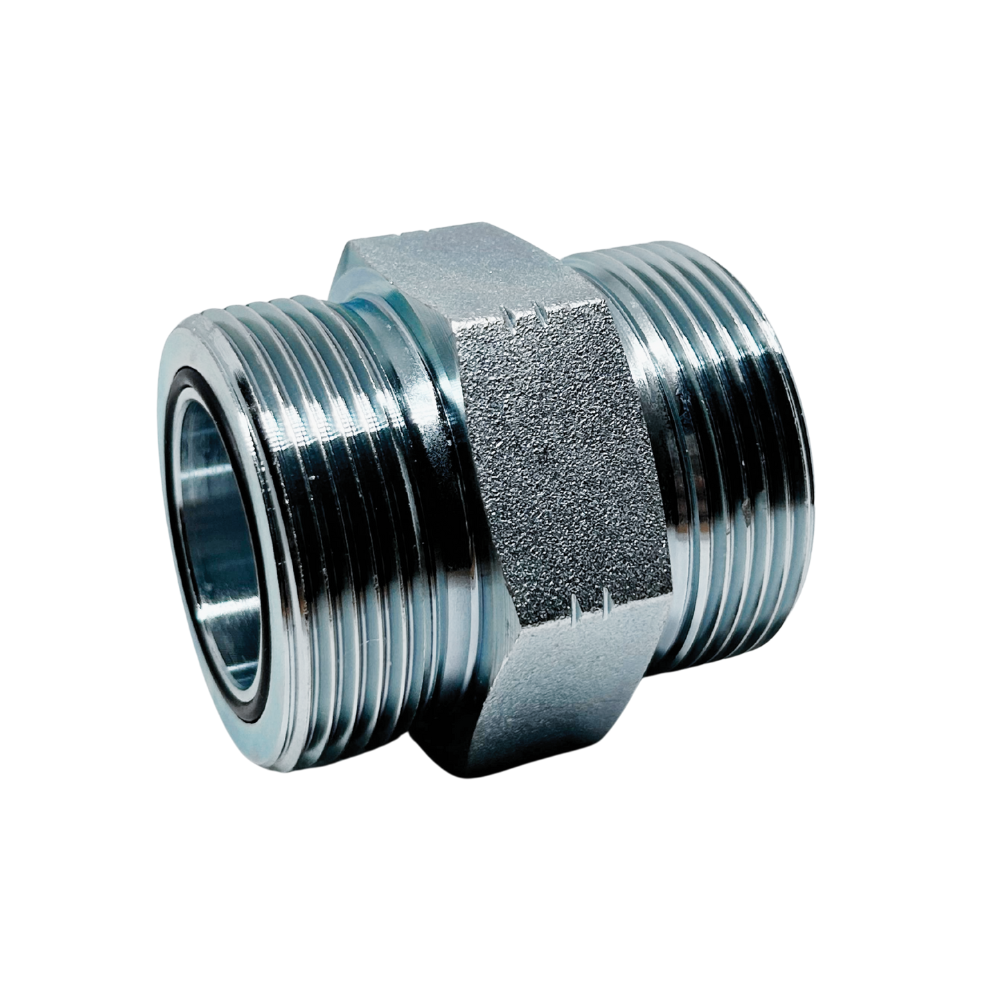

ORFS
Adaptador MOR
-04 — -24
Recto · 90°
Recto · 90°

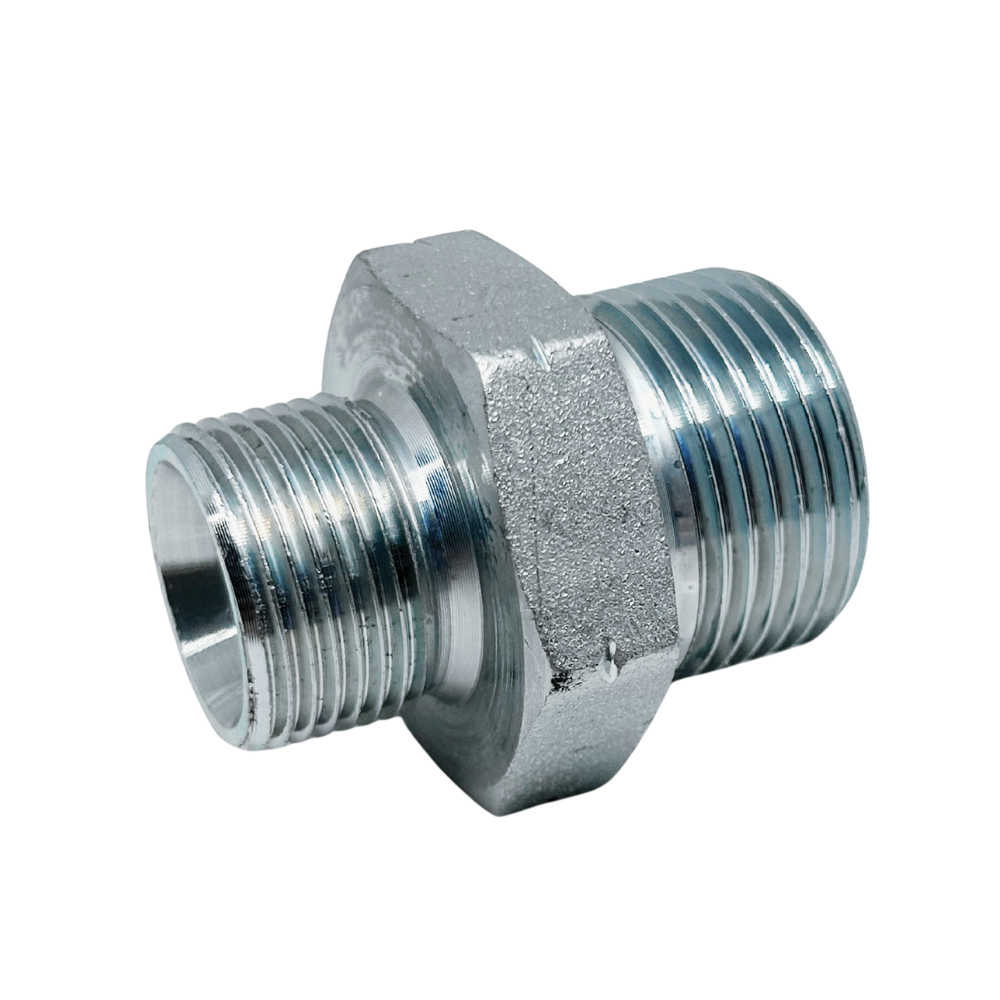

BSP
Adaptador MBSP
1/4" — 2"
Recto · 90°
Recto · 90°

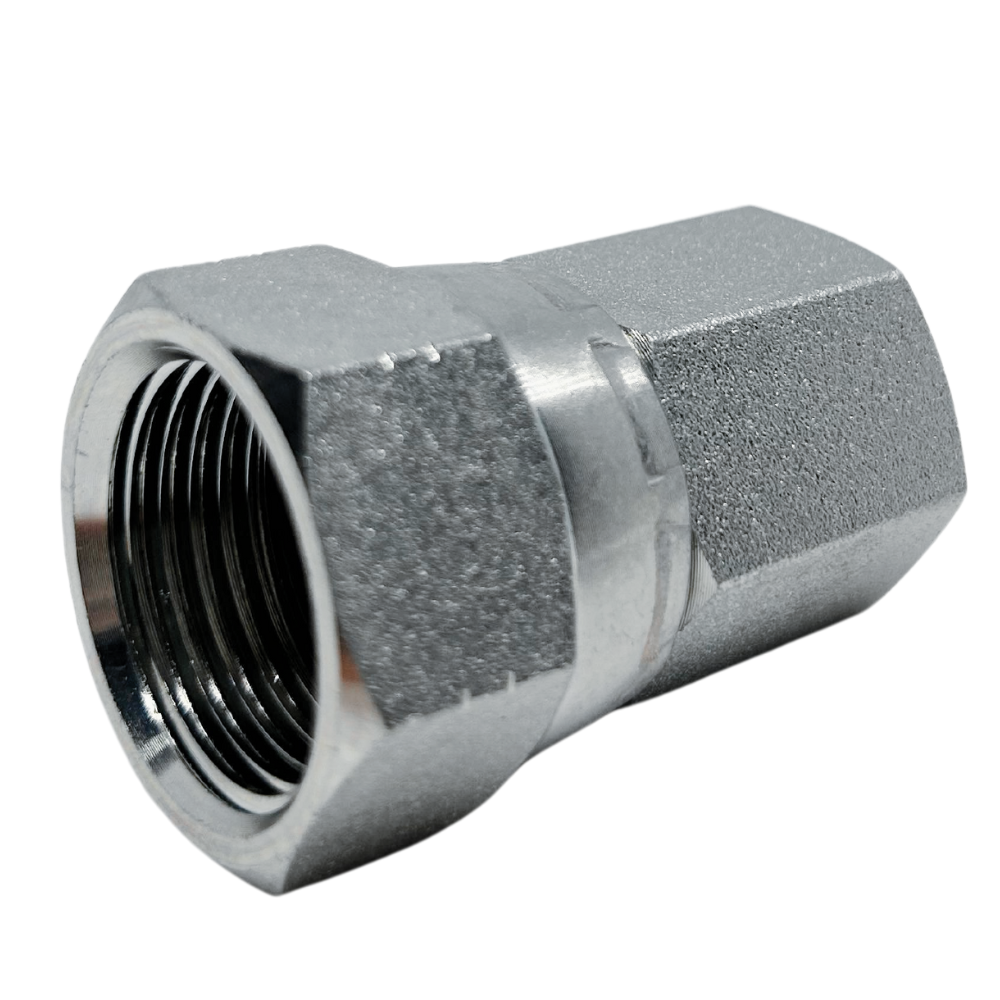

NPT HEMBRA
Adaptador FP
1/8" — 1.1/2"
Recto · 90°
Recto · 90°

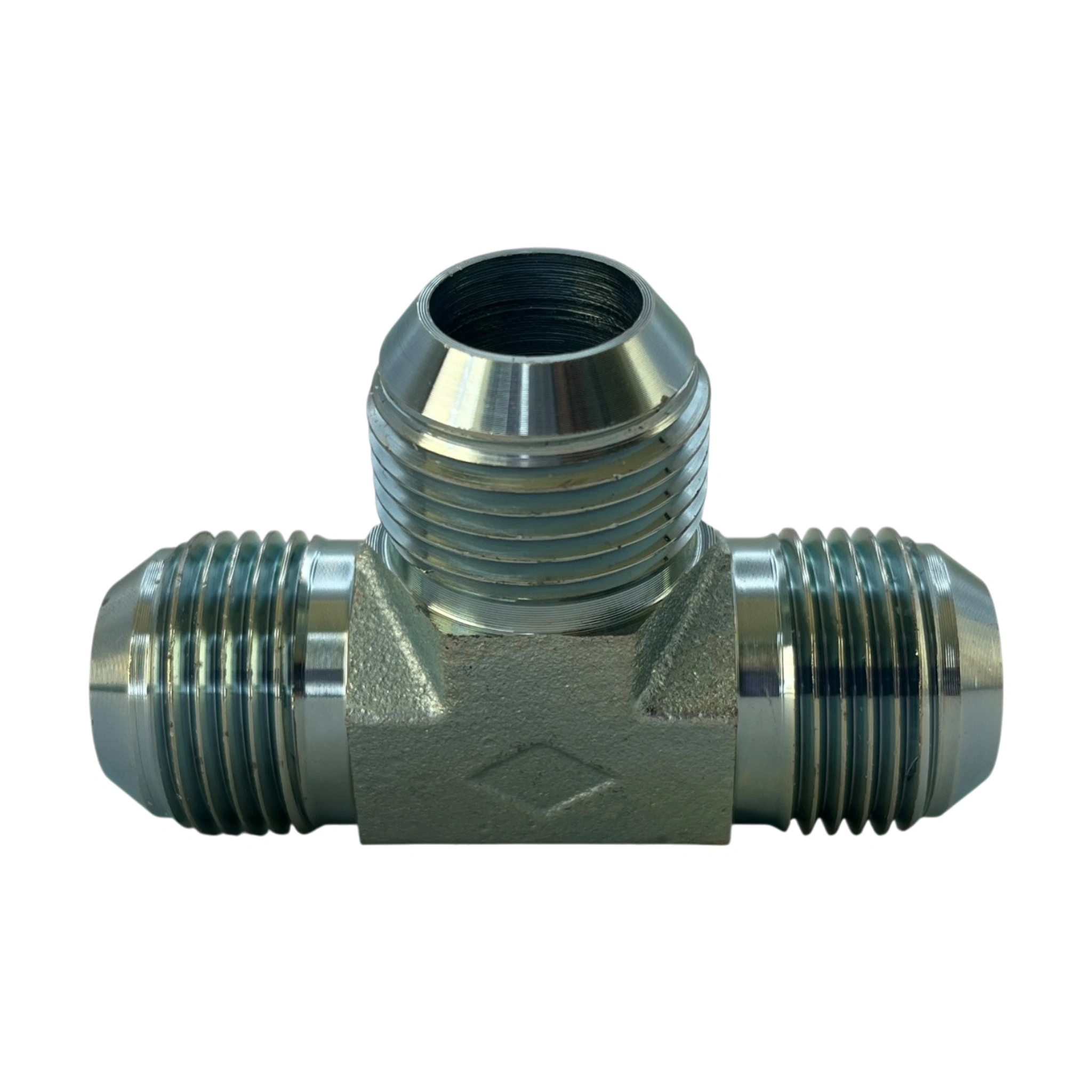

3 VÍAS
Adaptador Tipo Tee
-04 — -20
Tee
Tee

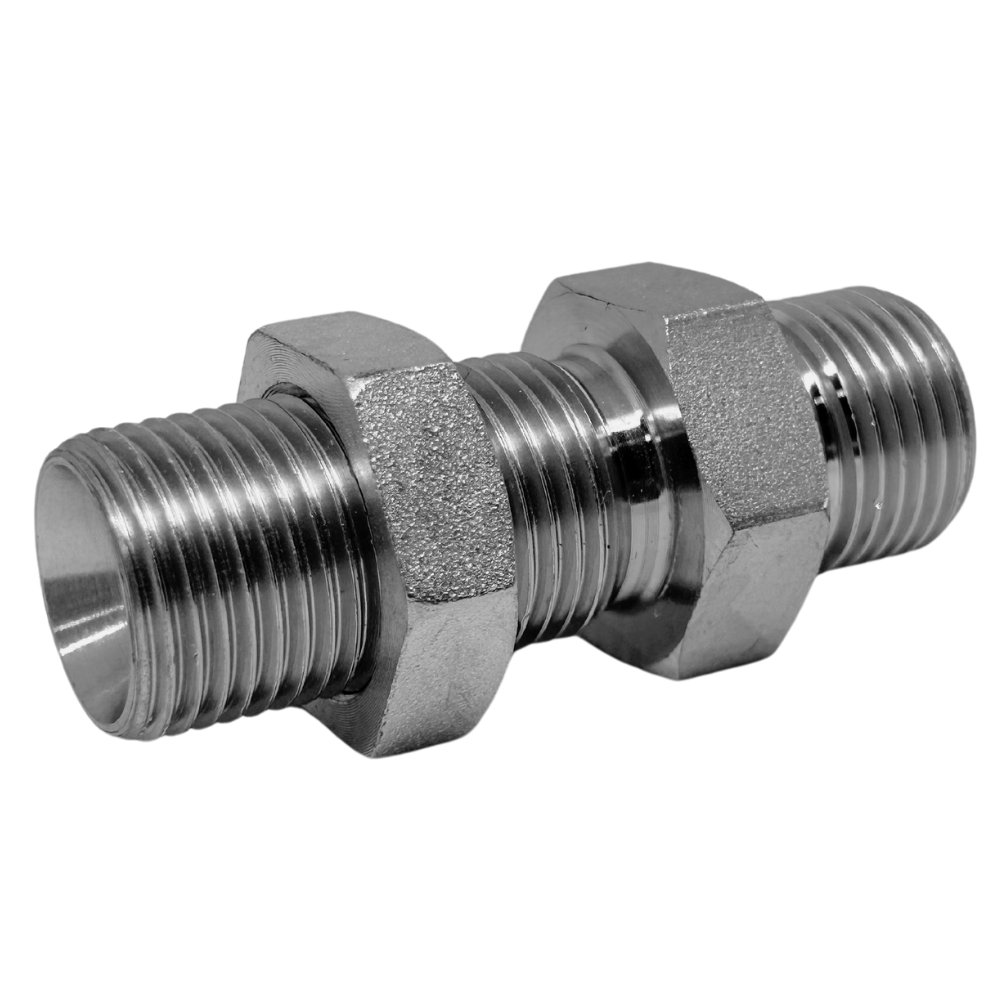

MAMPARO
Adaptador Pasamuro
-04 — -20
Recto
Recto

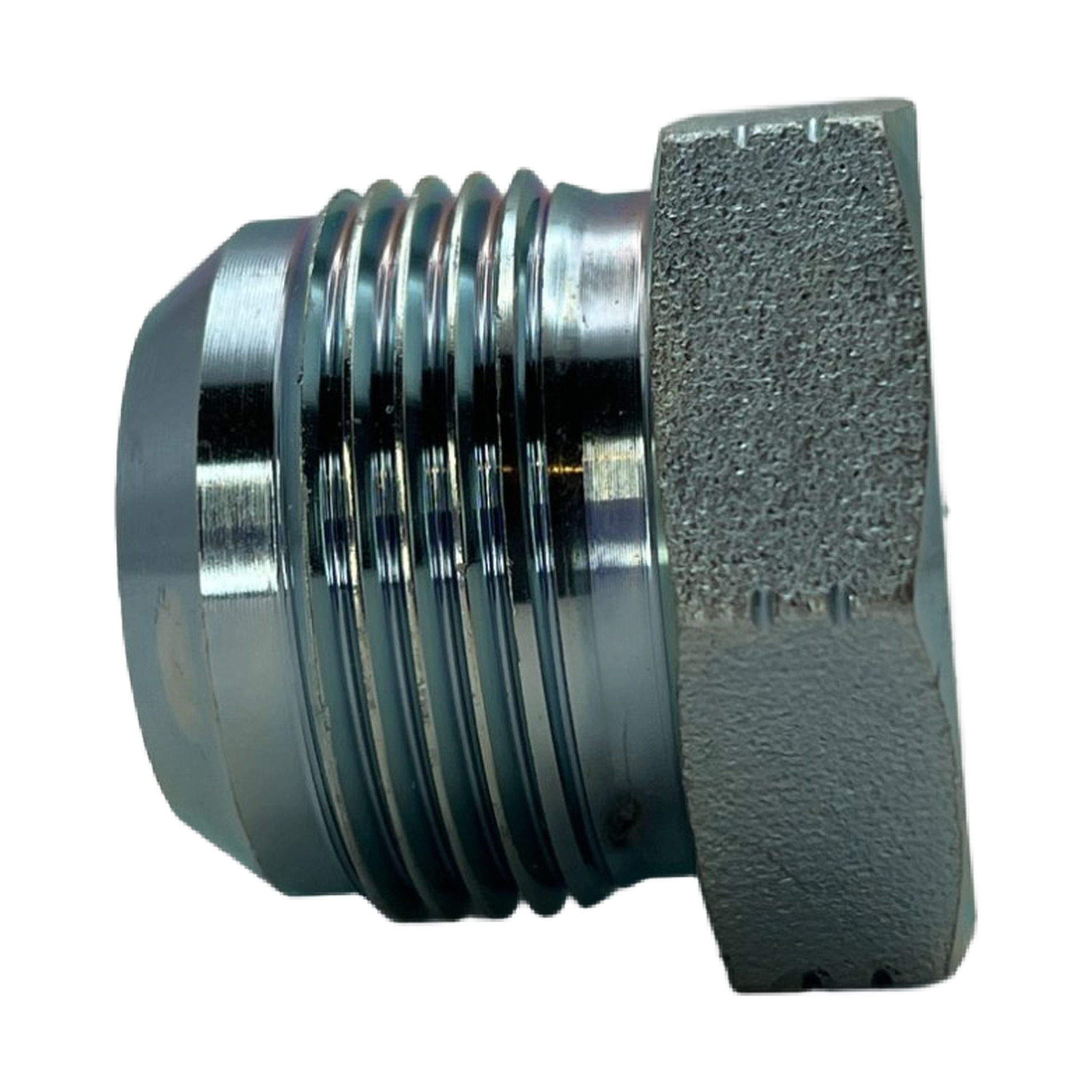

CIERRE
Adaptador Tipo Tapones
-04 — -24
Tapón
Tapón

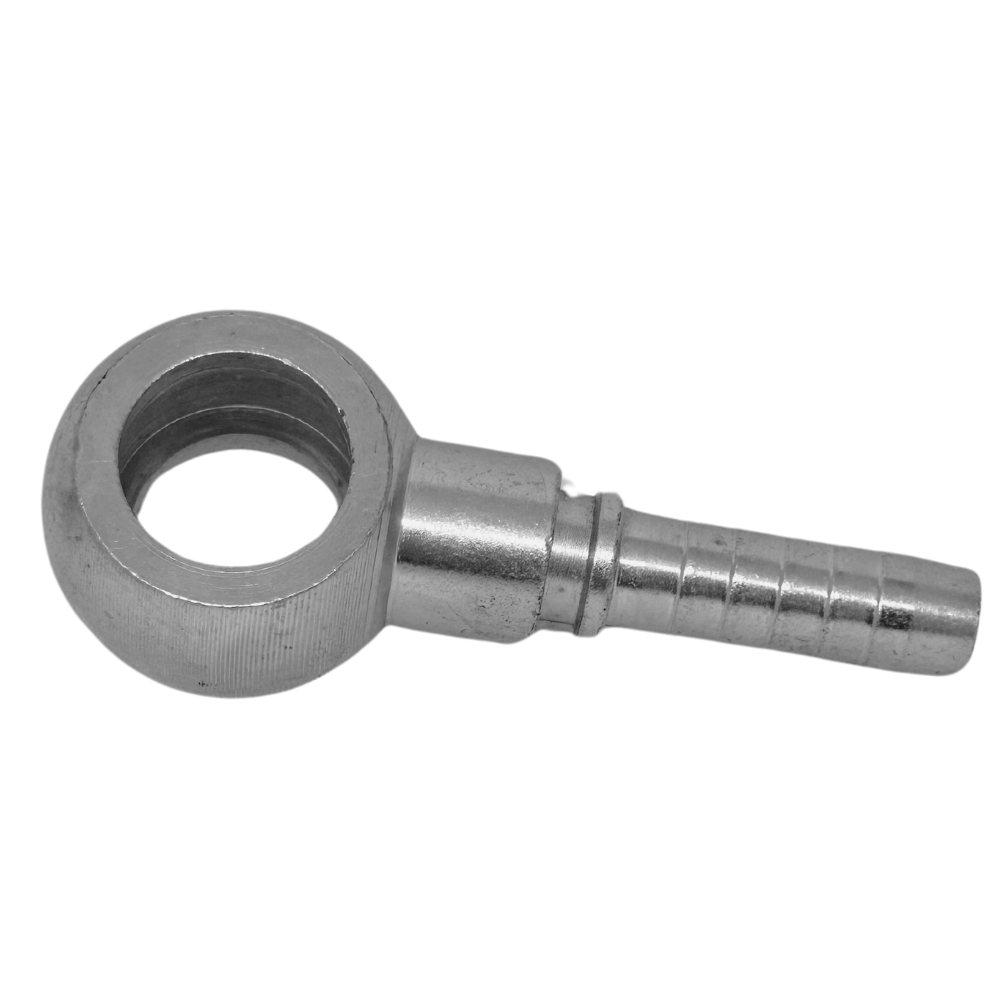

BSP · MM
Banjos
1/8" — 3/4"
Banjo
Banjo

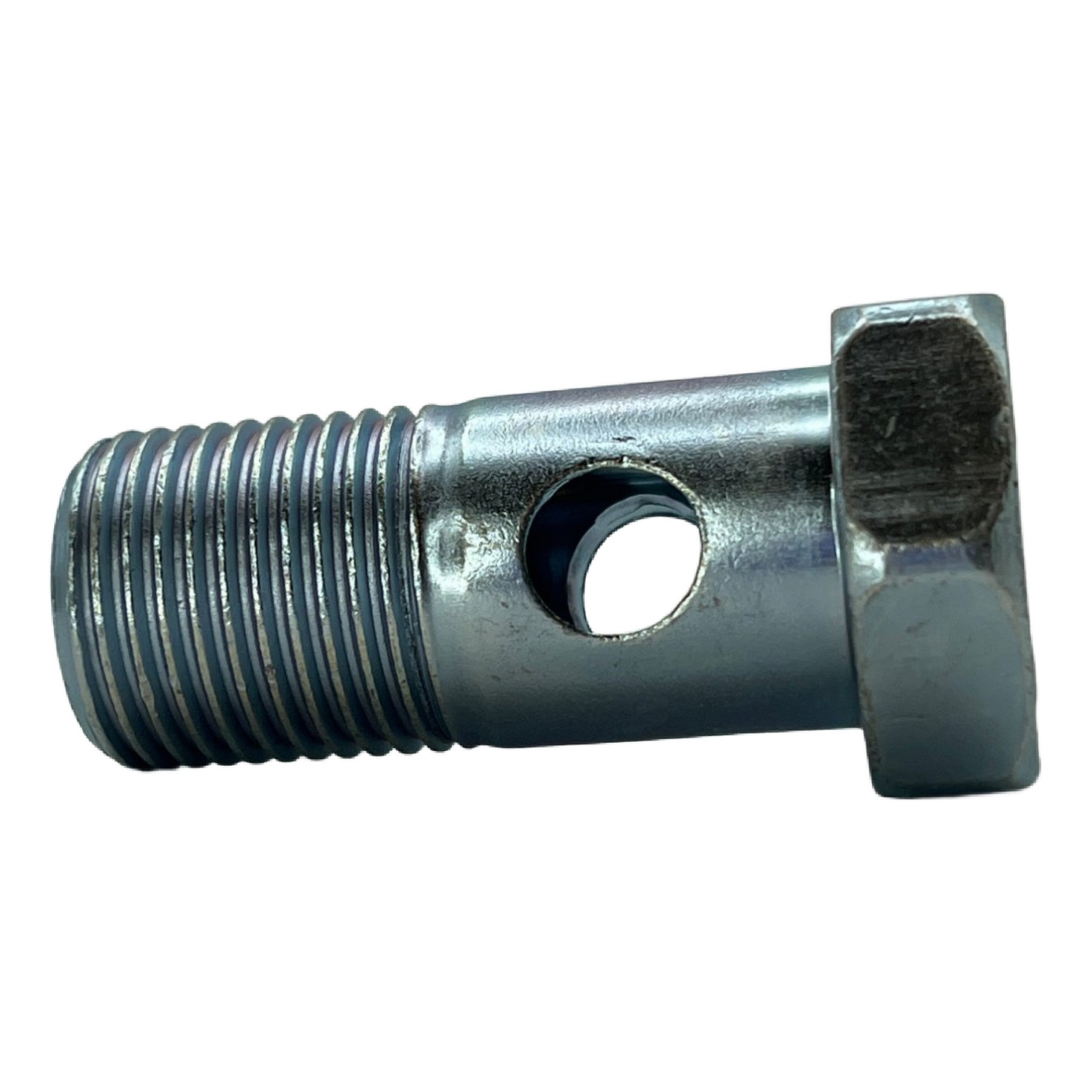

BSP · MM
Pernos Racord
1/8" — 3/4"
Perno
Perno

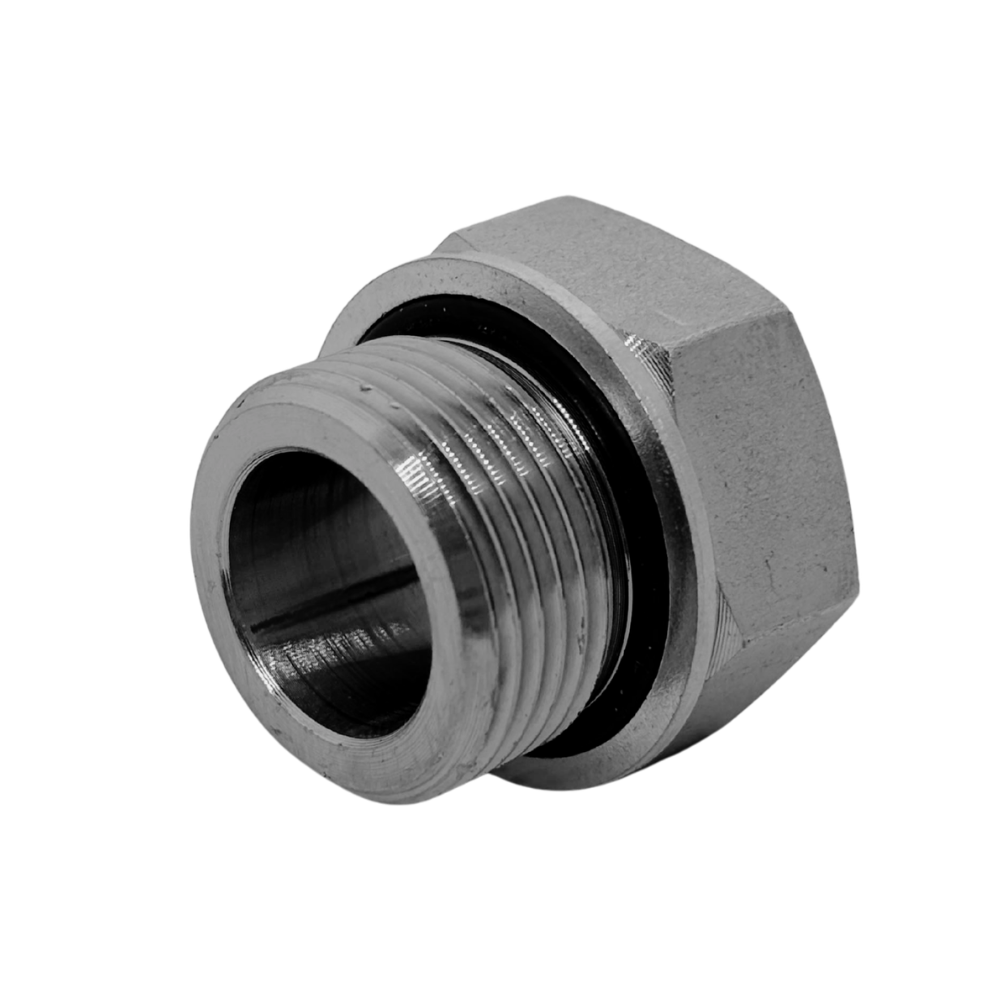

FRENO
Adaptadores Freno Aire
1/8" — 3/4"
Varios
Varios

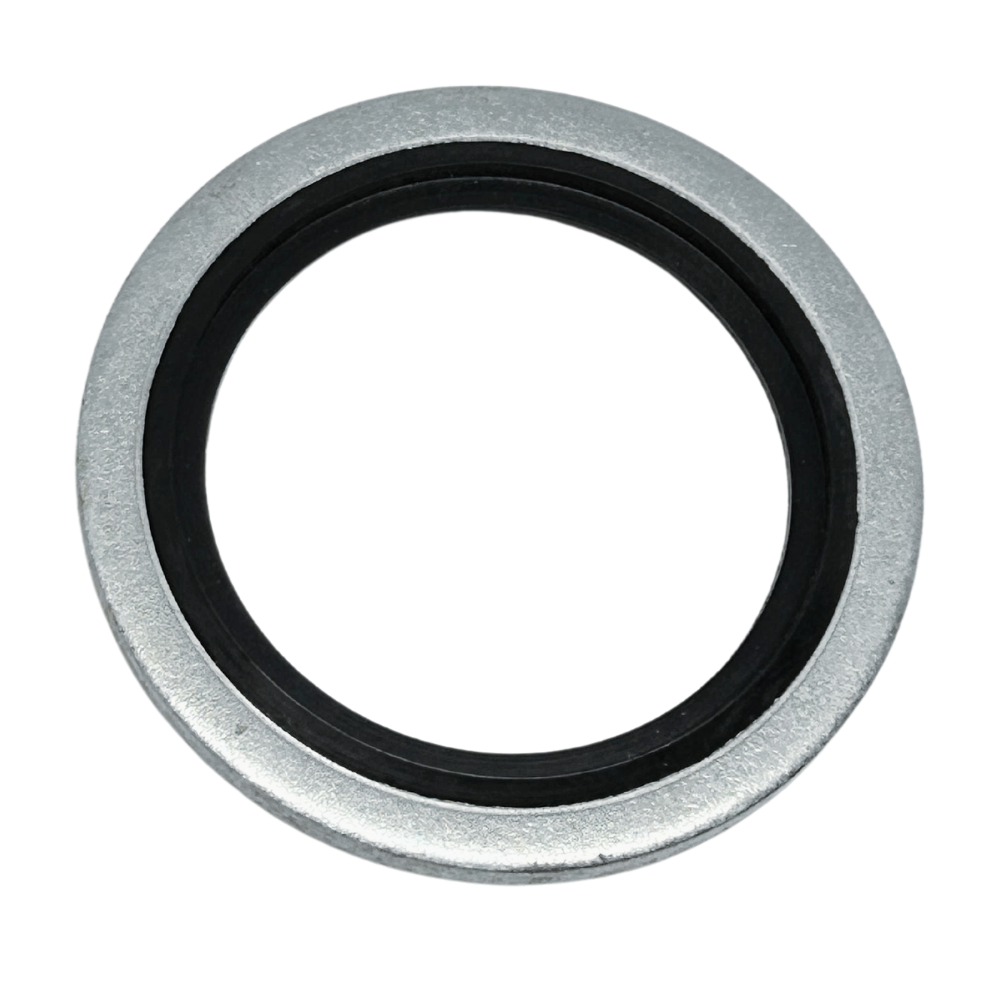

SELLO
Sellos Bonded
Milímetros y pulgadas
Sello
Sello
Tabla técnica
Medidas y presiones.
| Familia | Combinaciones | Medidas | Configuración | Aplicación |
|---|---|---|---|---|
| JIC 37° | MJ-MJ · MP · MB · MBSP · FJX · FL · MM | -04 — -32 | Recto · 90° | Conversión desde JIC |
| NPT | MP-MP · FBSPX · FJX · Bushing | 1/8" — 2" | Recto · 90° | Conversión desde NPT |
| ORFS | MOR-MOR · MP · FORX · FL · MB · MM | -04 — -24 | Recto · 90° | Conversión desde ORFS |
| BSP | MBSP-MBSP · FJX | 1/4" — 2" | Recto · 90° | Conversión desde BSP |
| NPT HEMBRA | FP-FJX · FP-FP | 1/8" — 1.1/2" | Recto · 90° | Puerto hembra NPT |
| 3 VÍAS | MJ · FJX · MP · FP · FBSPX · MOR | -04 — -20 | Tee | Derivación de línea |
| MAMPARO | MJ-MJ · MP-MJ · ORFS · MBSP | -04 — -20 | Recto | Paso por chasis |
| CIERRE | MJ · FJX · NPT · BSP · FOR · FL | -04 — -24 | Tapón | Cierre de puerto |
| BSP · MM | Banjo BSP y milimétrico | 1/8" — 3/4" | Banjo | Puerto giratorio |
| BSP · MM | Perno BSP y milimétrico | 1/8" — 3/4" | Perno | Fijación de banjo |
| FRENO | Pulmón · pasamuro · bushing | 1/8" — 3/4" | Varios | Sistemas de aire |
| SELLO | Metal-elastómero | Milímetros y pulgadas | Sello | Sellado bajo cabeza |
Normas de referencia
Bajo qué se construye.
SAE J514
Extremos JIC 37°, base de la mayoría de las conversiones del catálogo.
Cono 37°
ISO 1179
Extremos BSP para maquinaria europea y asiática.
Hilo gas
SAE J1453
Extremos ORFS donde el sello frontal es obligatorio.
O-Ring face
ANSI B1.20.1
Extremos NPT cónicos para bombas, bloques y accesorios.
Cónico
Dónde se usa
Sectores que usan esta línea.
Entra al sector para ver la maquinaria típica y qué construcción corresponde a cada servicio.
Completa la instalación
Líneas complementarias.
¿Qué medida necesitas?
Dinos la máquina y la presión de trabajo. Te indicamos la construcción HFC que corresponde y dónde tenerla en stock.
