Terminales de prensado
Fittings y conexiones.
El terminal es lo que hace que la manguera sirva. Nuestra línea cubre las siete normas de conexión que se ven en la maquinaria de la región, en versión hembra giratoria y macho, recta, 45° y 90°, para prensar sobre toda la línea de manguera HFC.
Construcciones disponibles
Elige por presión, no por diámetro.
La regla práctica: identifica primero la norma del puerto en la máquina, no el diámetro de la manguera. Un JIC 37° y un BSP de la misma medida nominal no sellan entre sí. Cada terminal declara su norma y su ángulo de asiento, y todos se prensan con la férula que corresponde a la manguera.
SAE J514

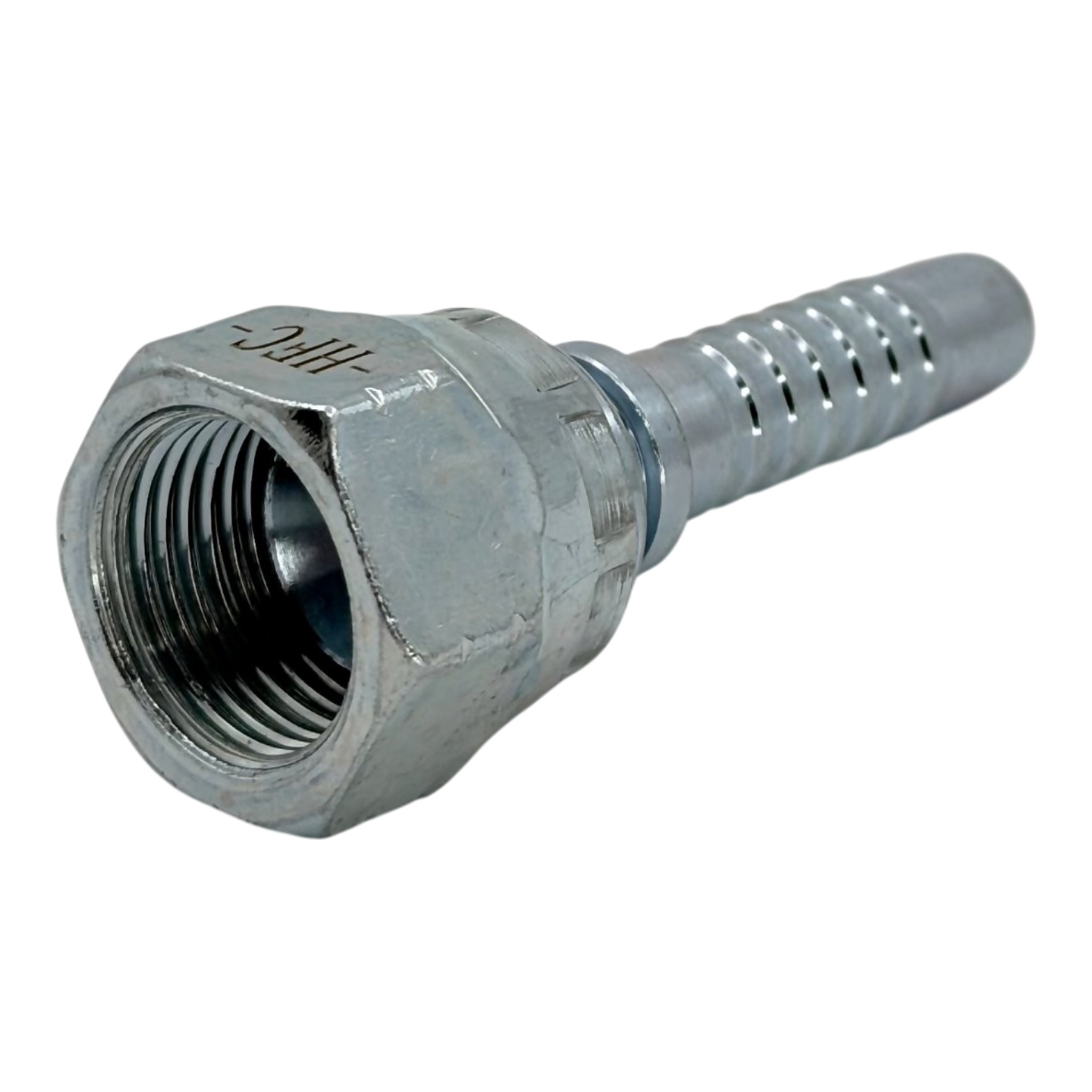

Hembra JIC Recta (FJX)
-04 — -32
Recta
Recta

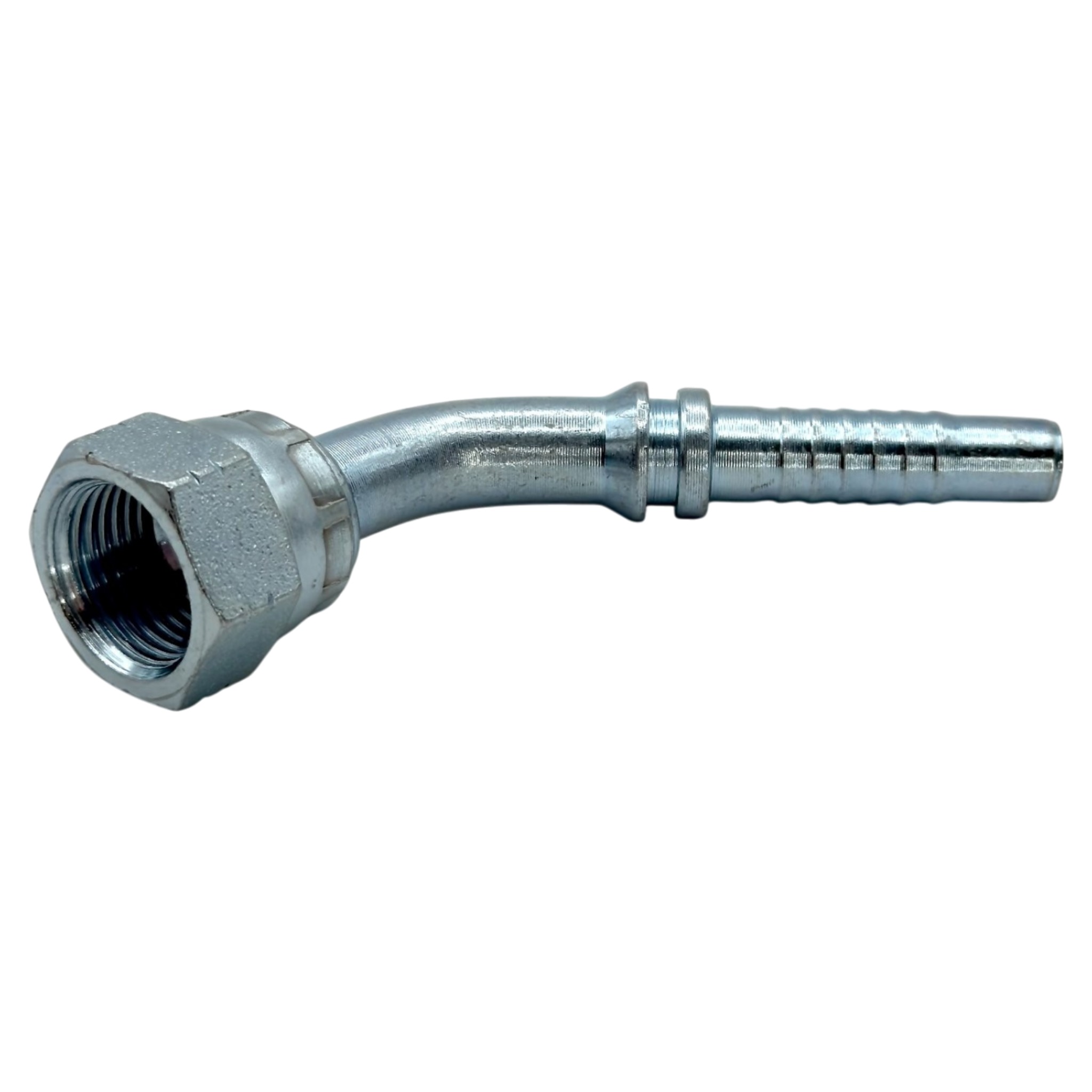

SAE J514
Hembra JIC 45° (FJX)
-04 — -24
45°
45°
SAE J514

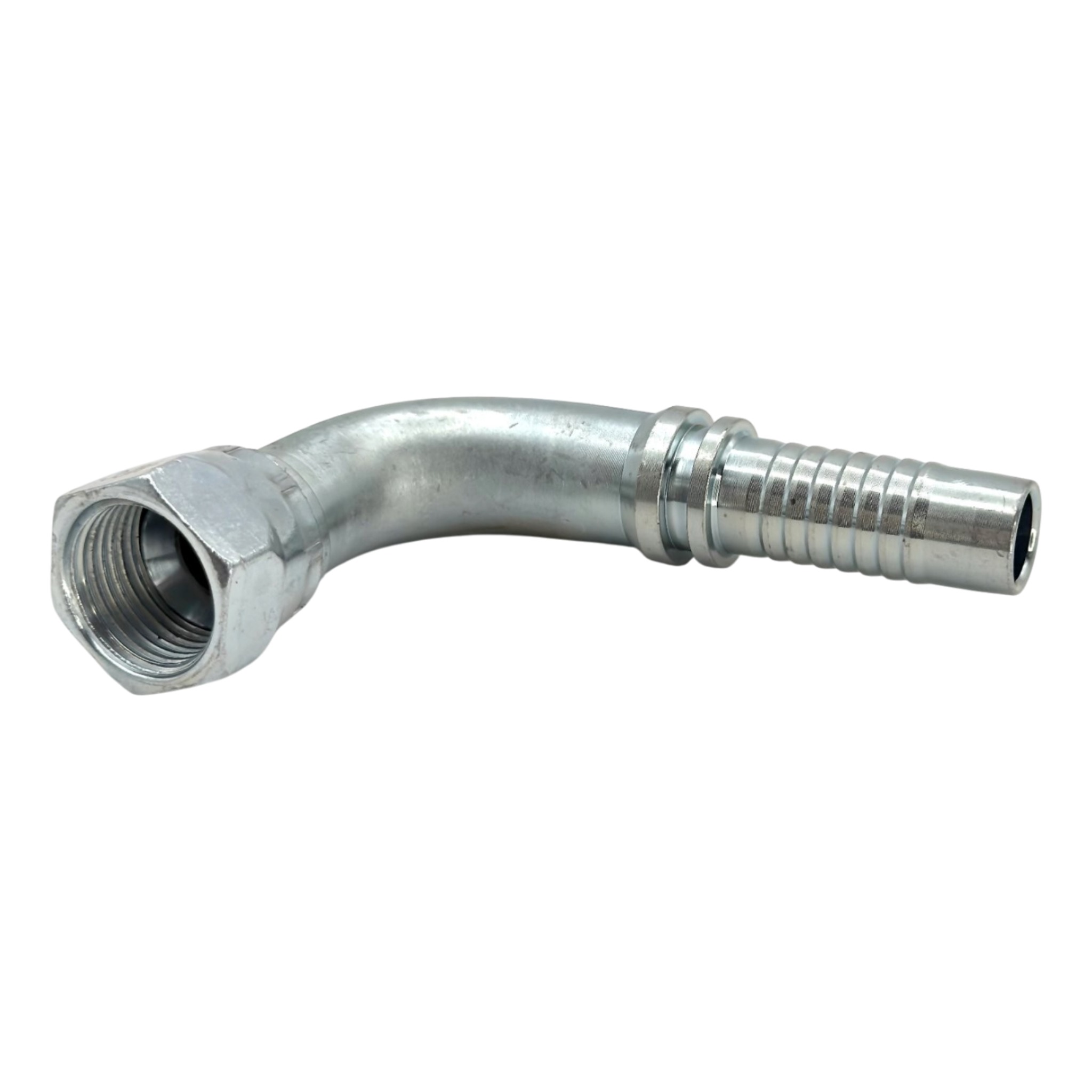

Hembra JIC 90° (FJX)
-04 — -24
90°
90°
ISO 1179

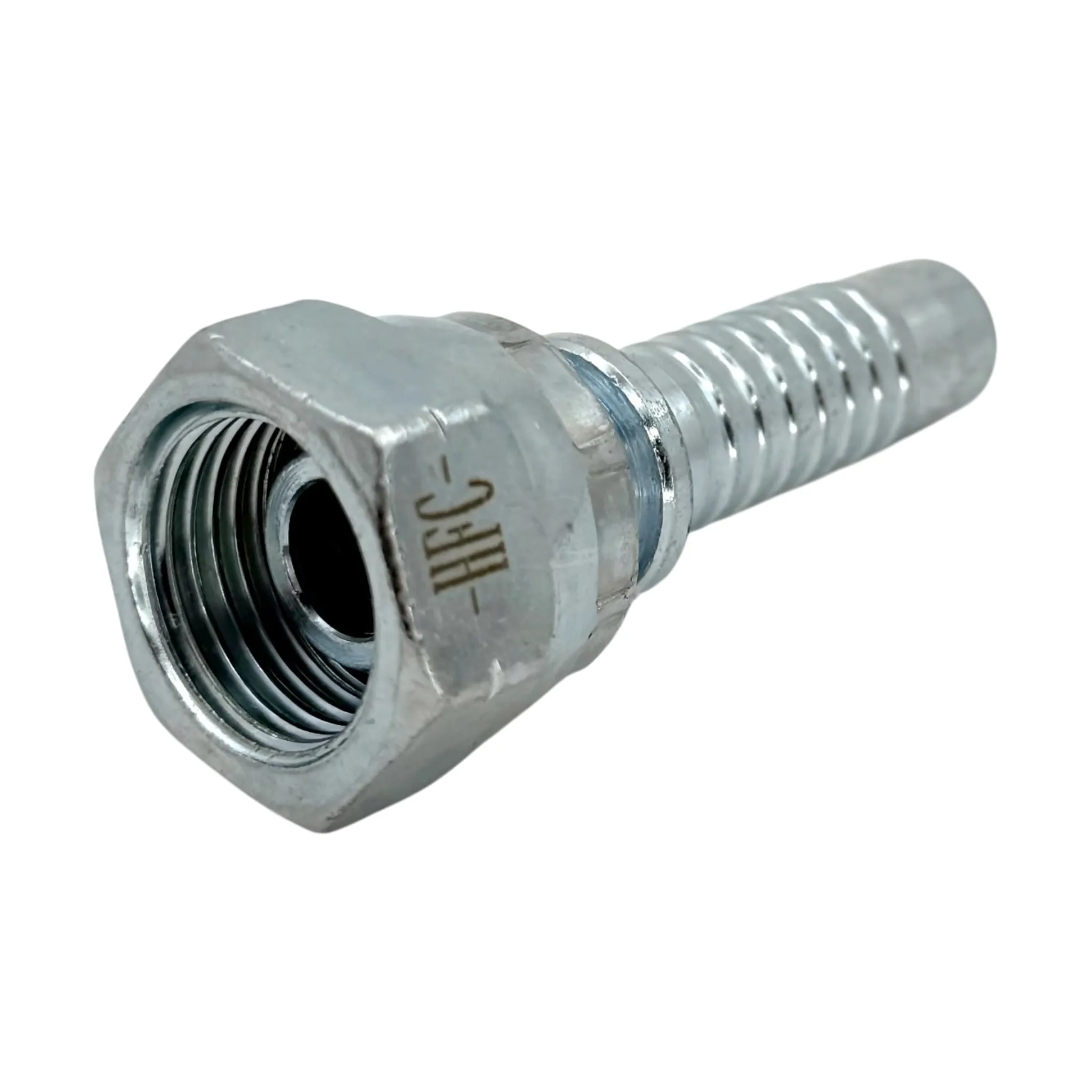

Hembra BSP (FBSPX)
1/4" — 2"
Recta · 45° · 90°
Recta · 45° · 90°
SAE J1453

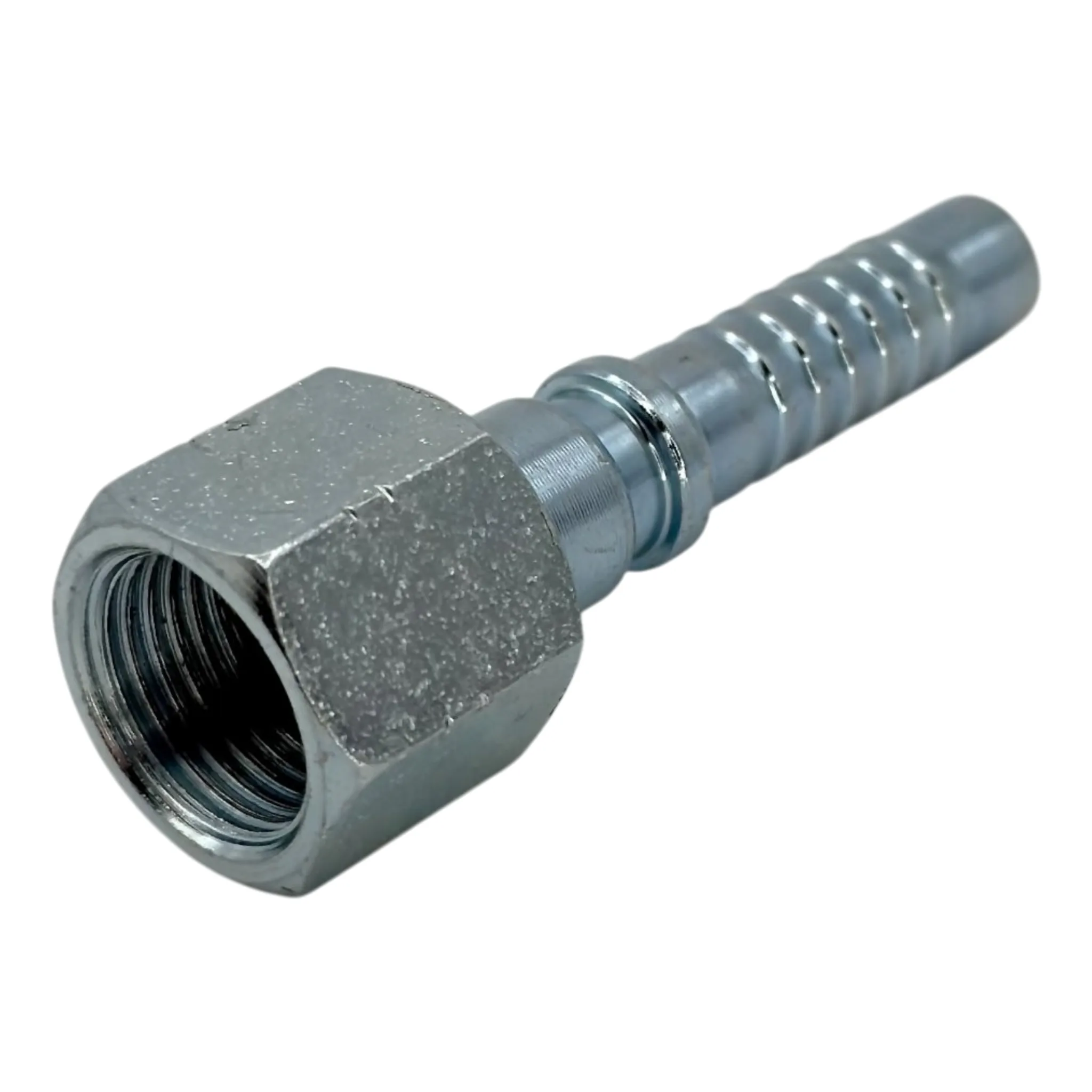

Hembra FORX (ORFS)
-04 — -24
Recta · 45° · 90°
Recta · 45° · 90°
SAE

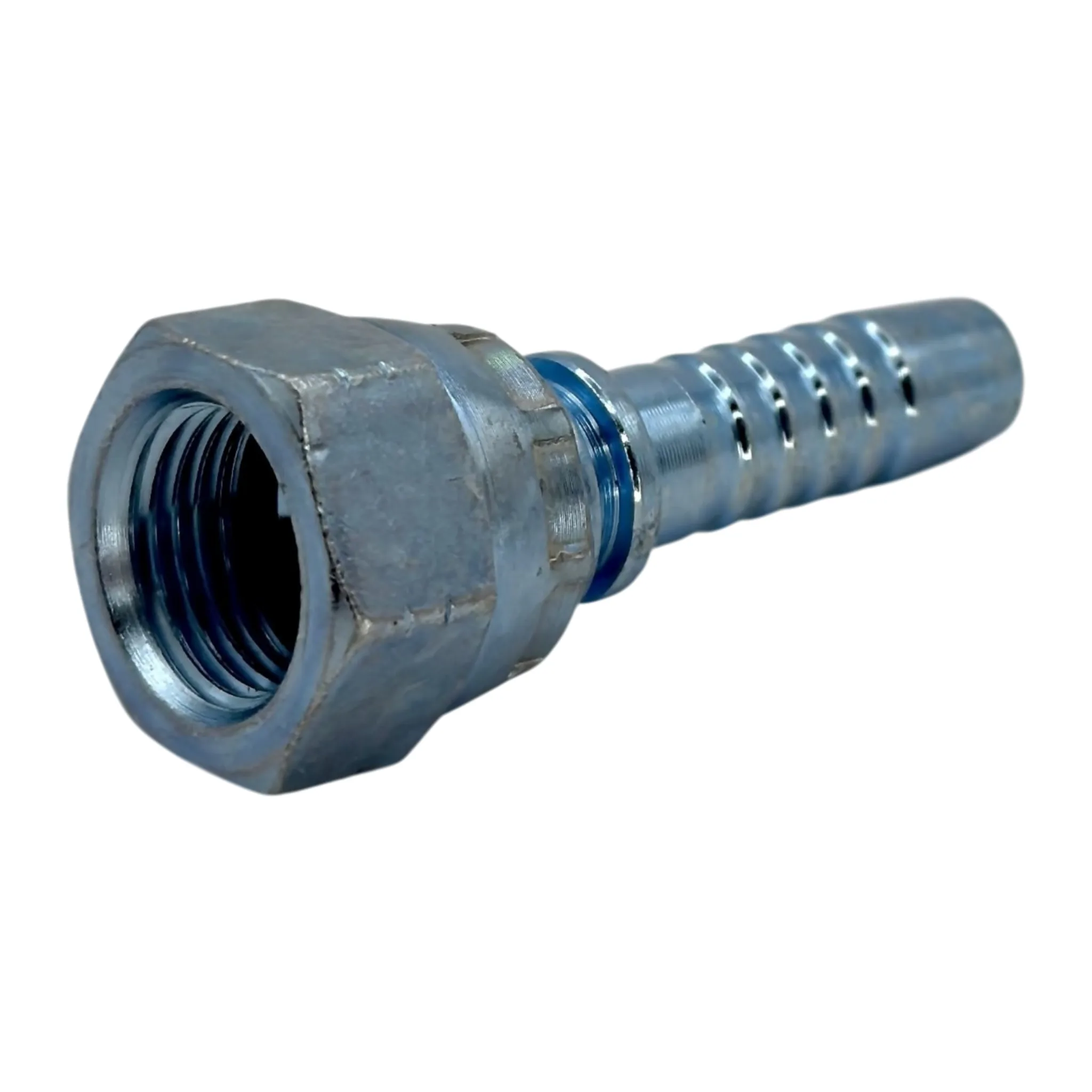

Hembra SAE (FSX)
-04 — -20
Recta
Recta
JIS

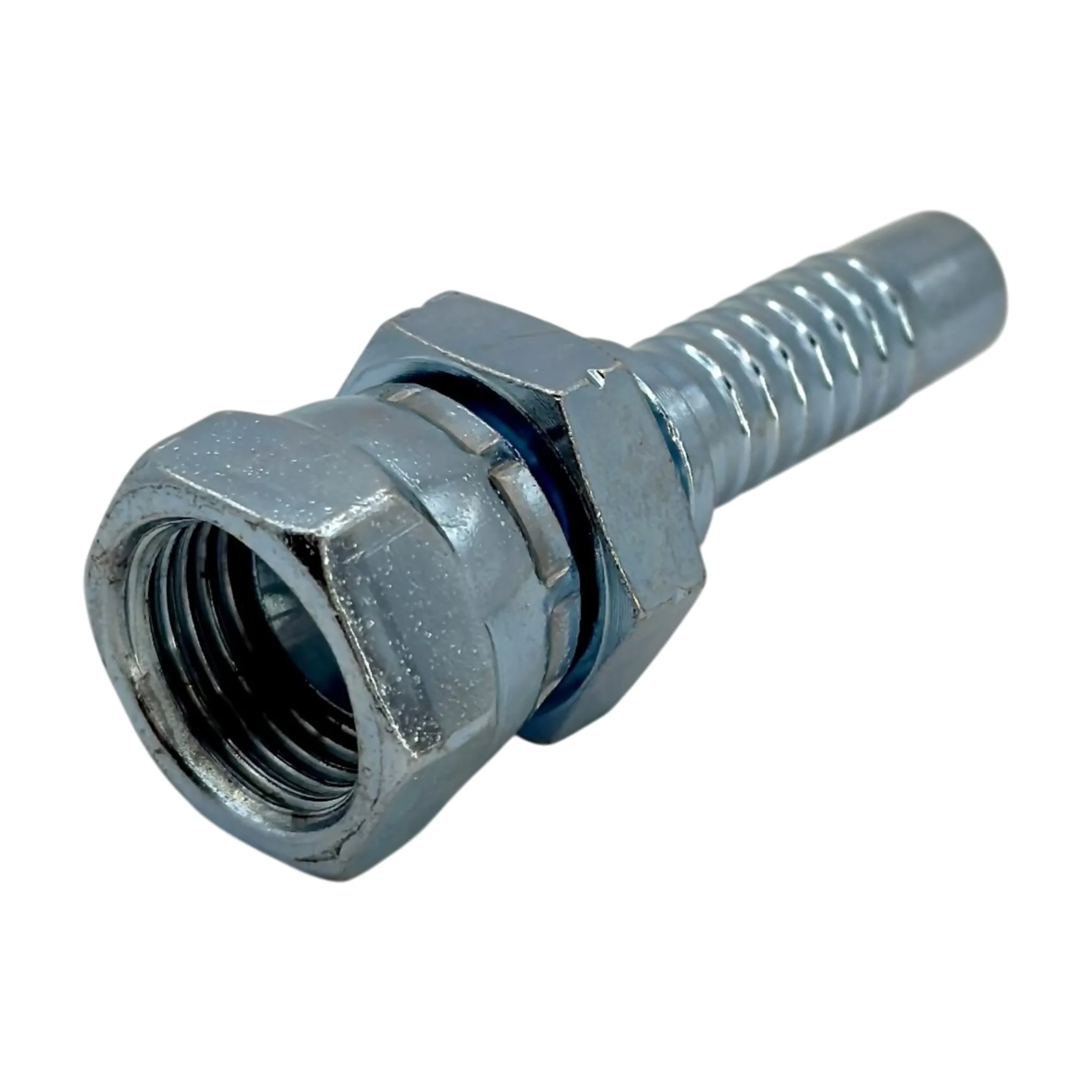

Hembra JIS (FIX)
-04 — -20
Recta · 45° · 90°
Recta · 45° · 90°

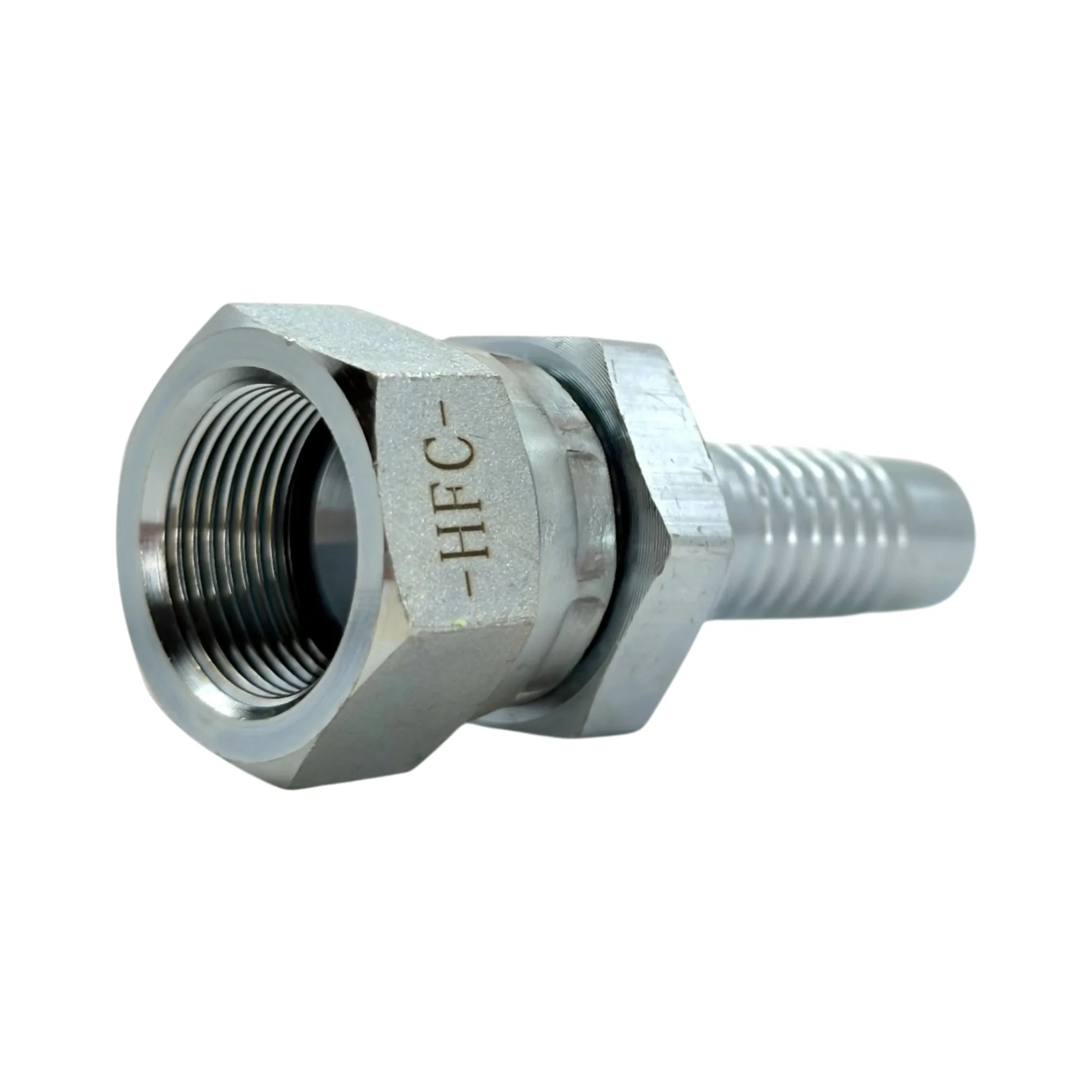

KOMATSU
Hembra Komatsu (FKX)
-04 — -20
Recta · 90°
Recta · 90°

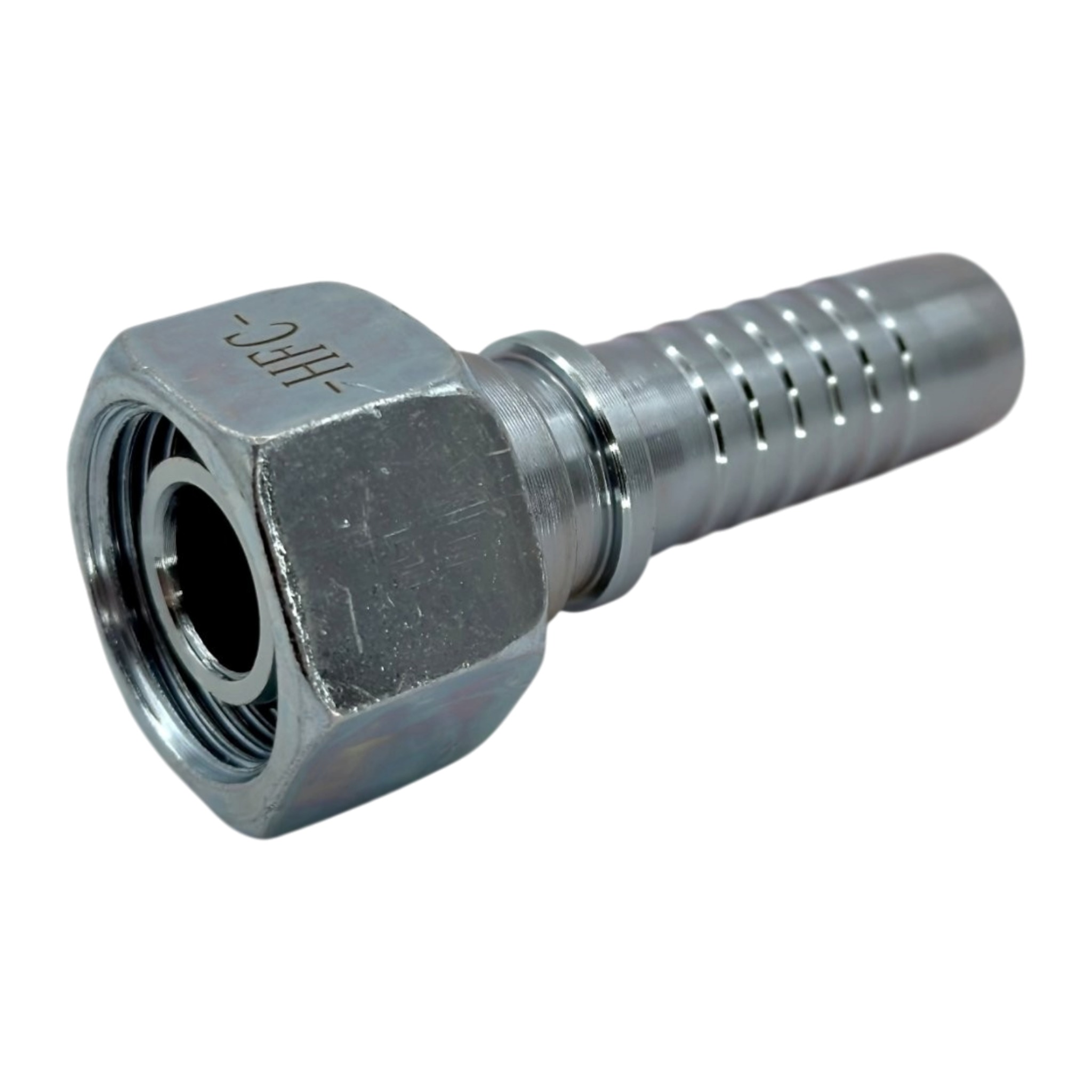

DIN 2353
Hembra Métrica (FDLX)
M12 — M52
Recta · 45° · 90°
Recta · 45° · 90°
SAE J514
Macho JIC (MJ)
-04 — -32
Recta
Recta
ANSI B1.20.1

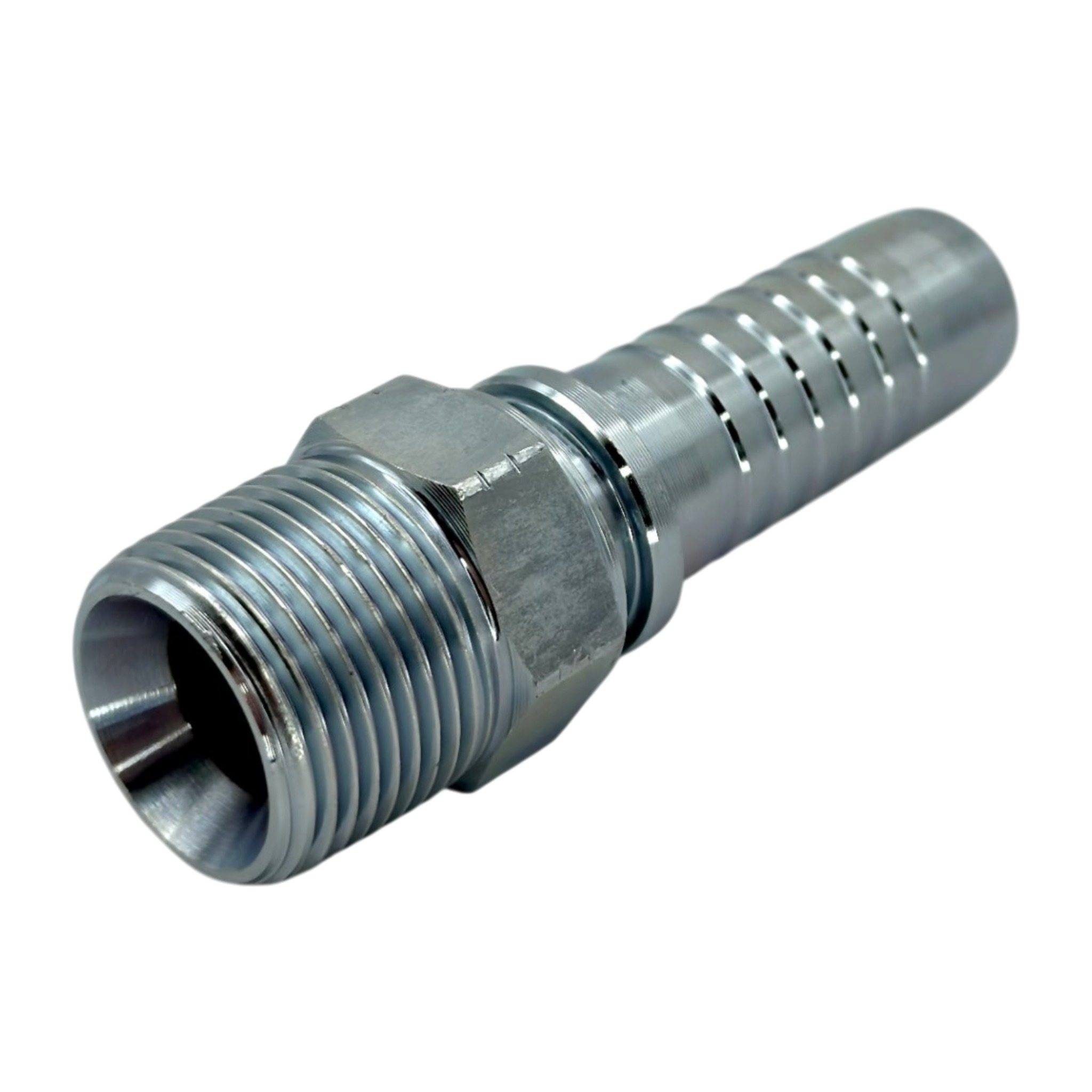

Macho NPT (MP)
1/8" — 2"
Recta
Recta
ANSI B1.20.1

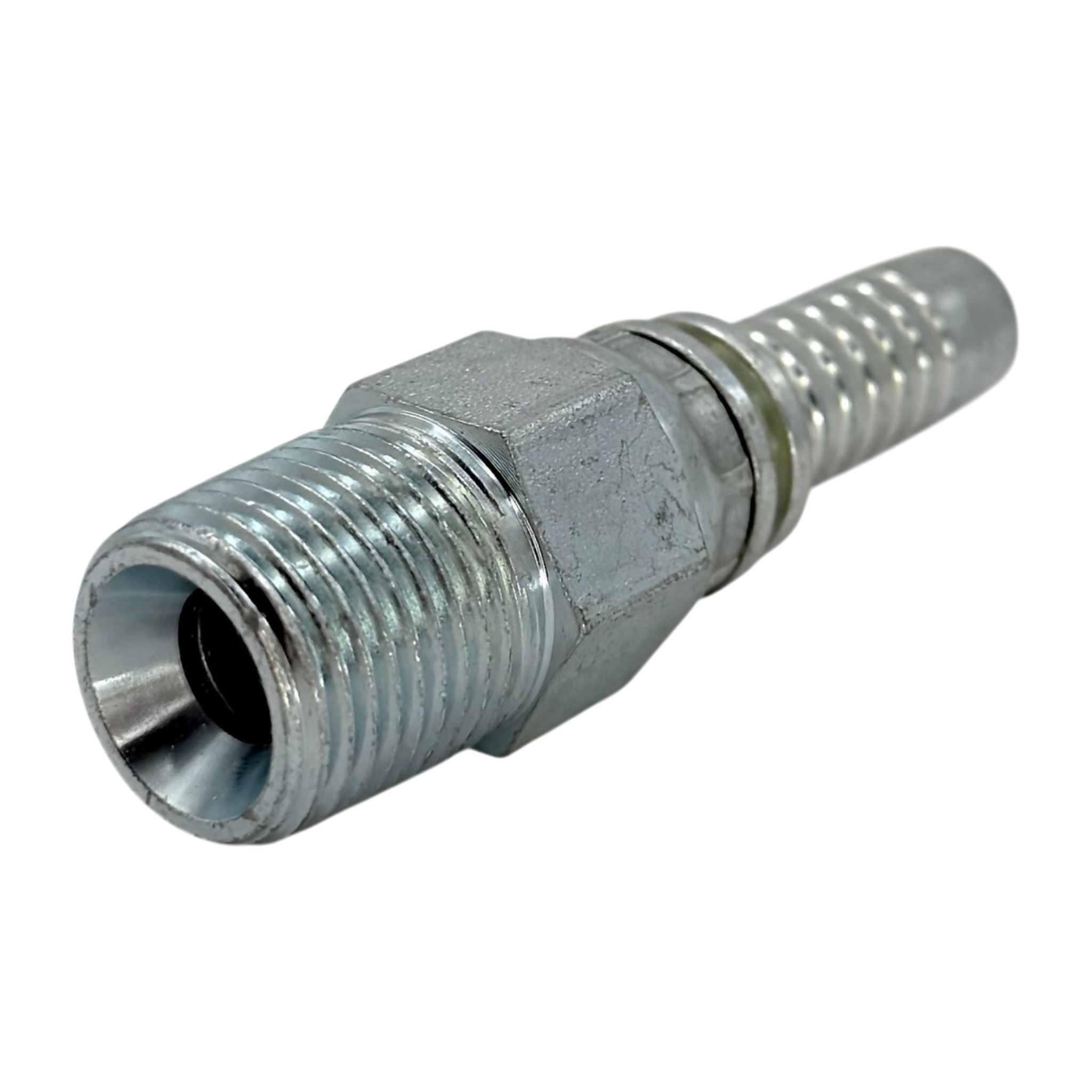

Macho NPT Giratorio (MPX)
1/4" — 1.1/2"
Recta
Recta

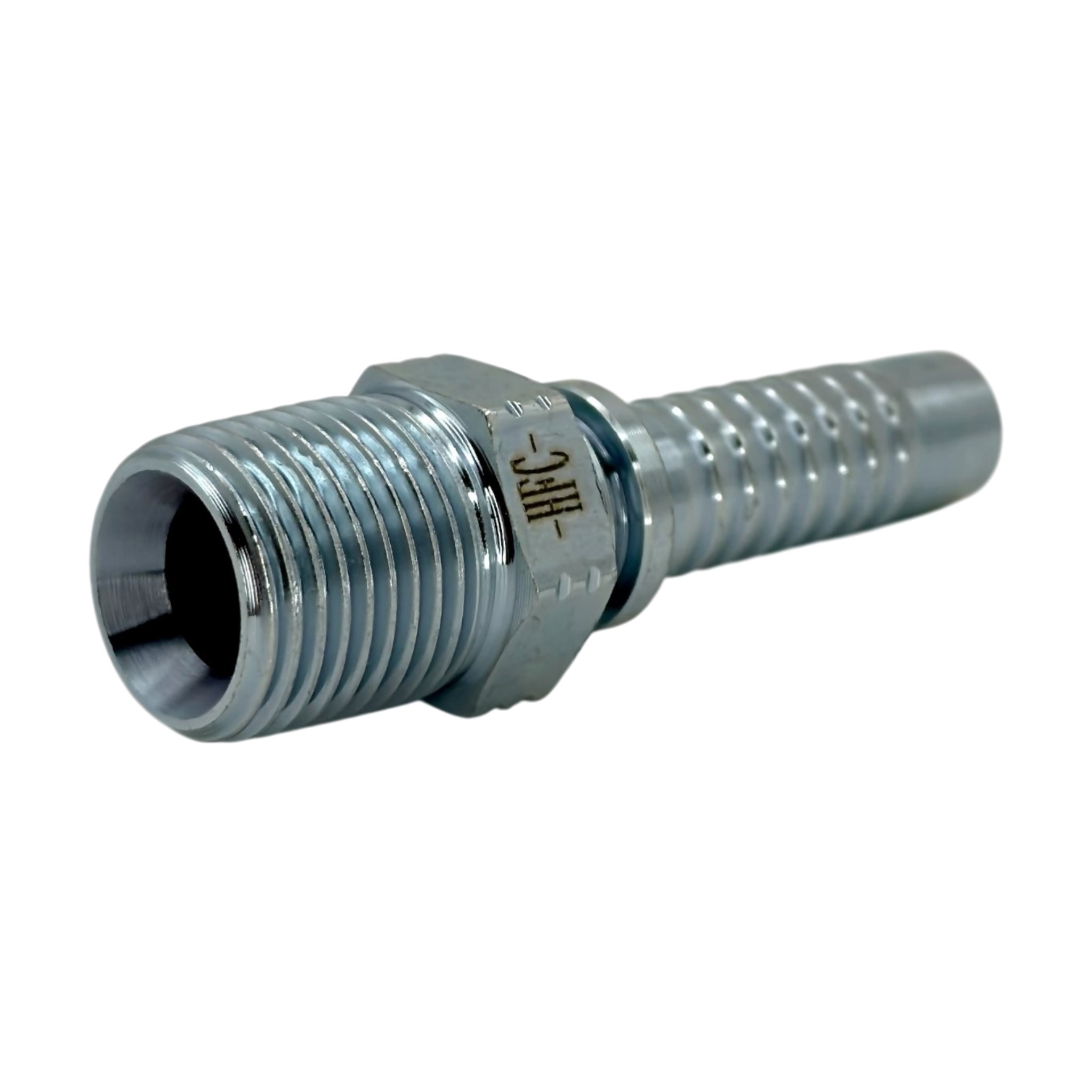

ISO 1179
Macho BSP (MBSP)
1/4" — 2"
Recta
Recta

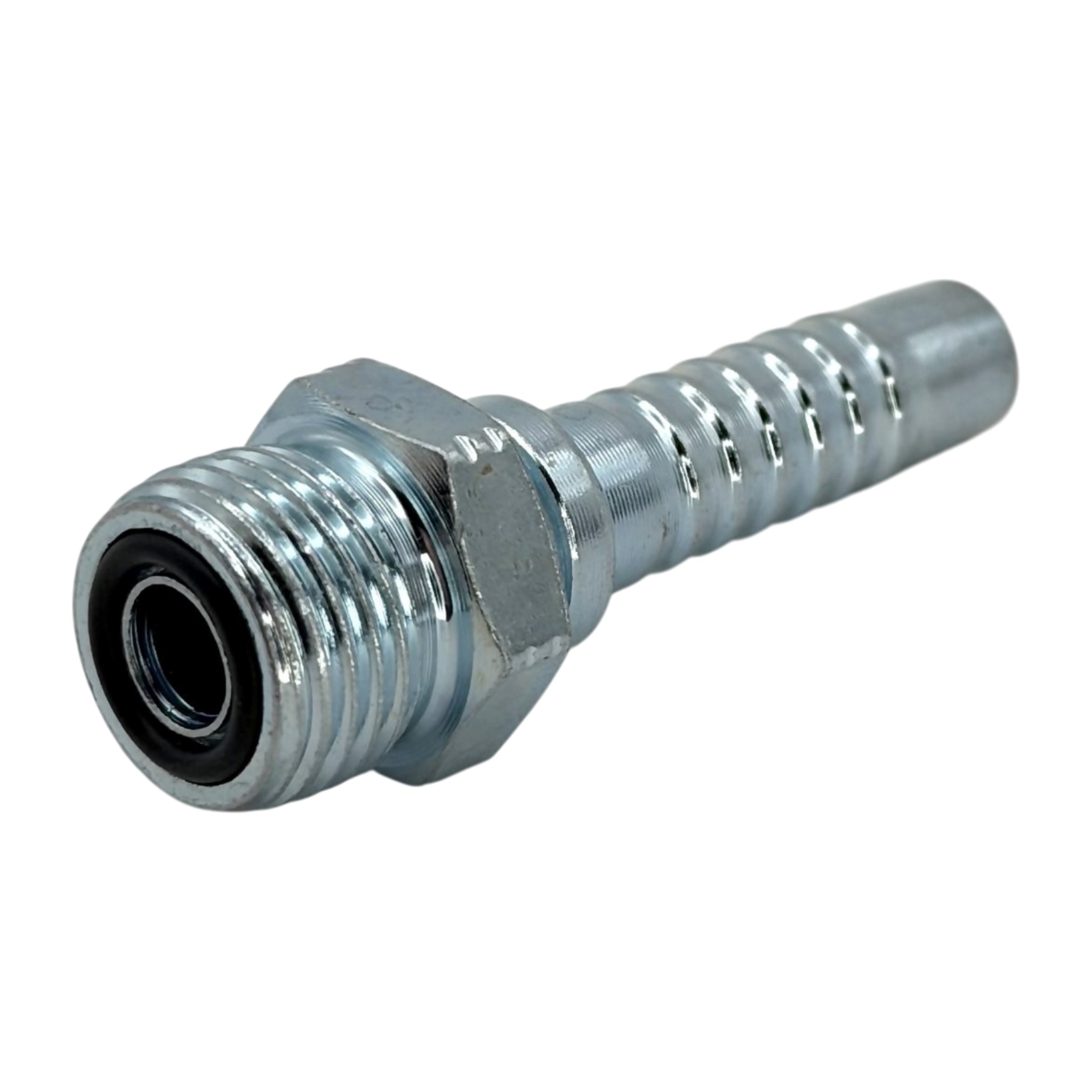

SAE J1453
Macho FOR / ORFS (MOR)
-04 — -24
Recta
Recta

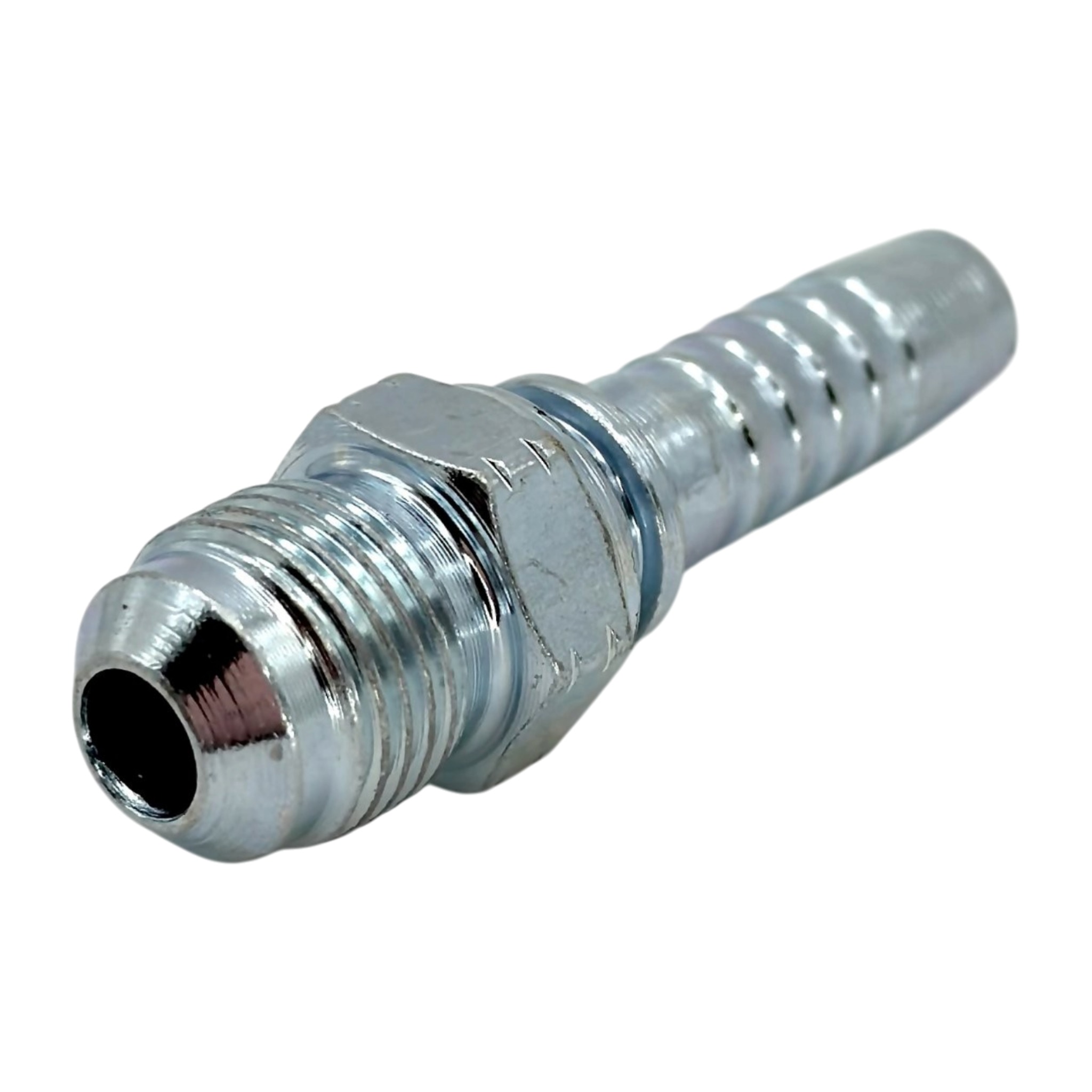

SAE
Macho SAE (MS)
-04 — -20
Recta
Recta

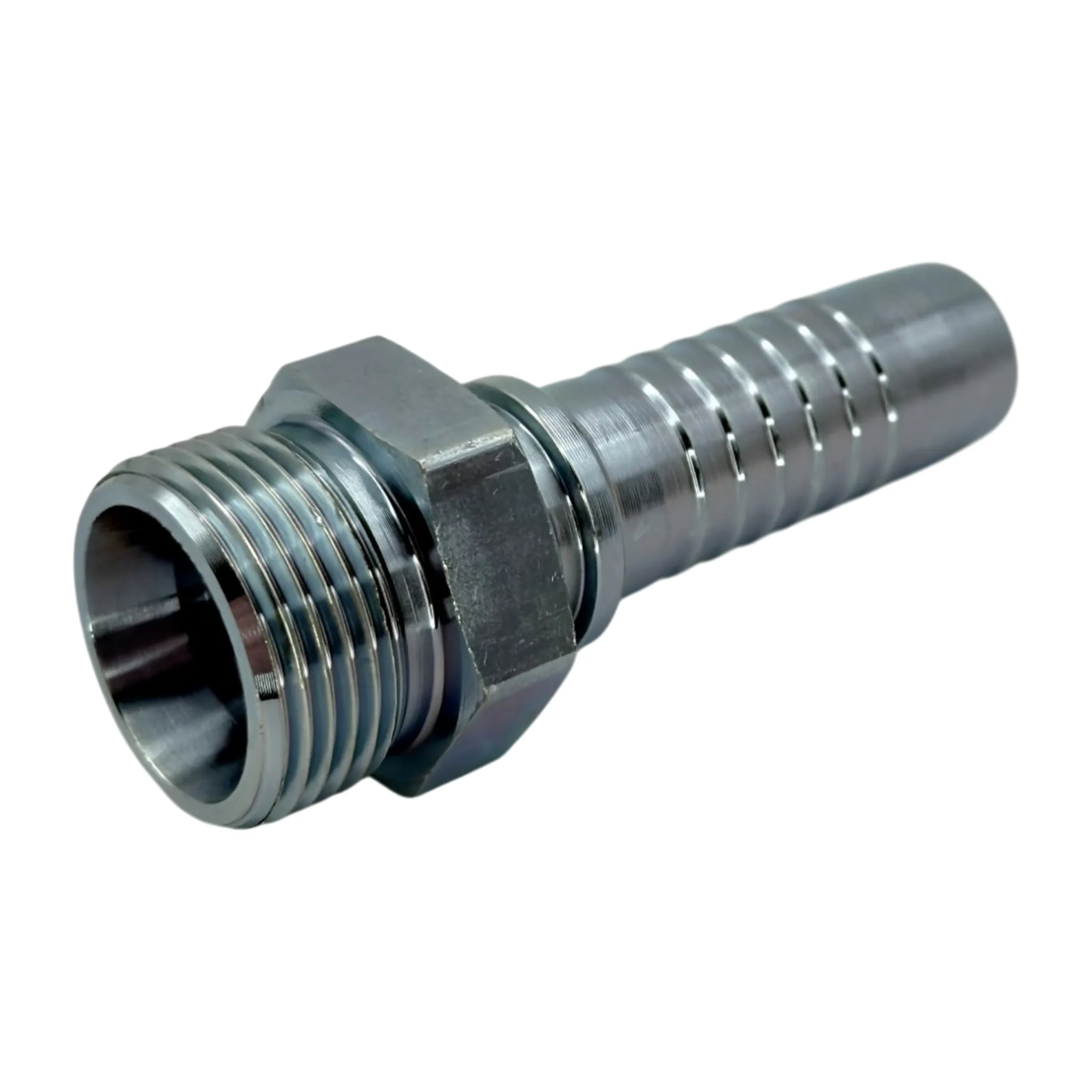

MÉTRICO
Macho Métrico (MM)
M12 — M52
Recta
Recta
3000 PSI

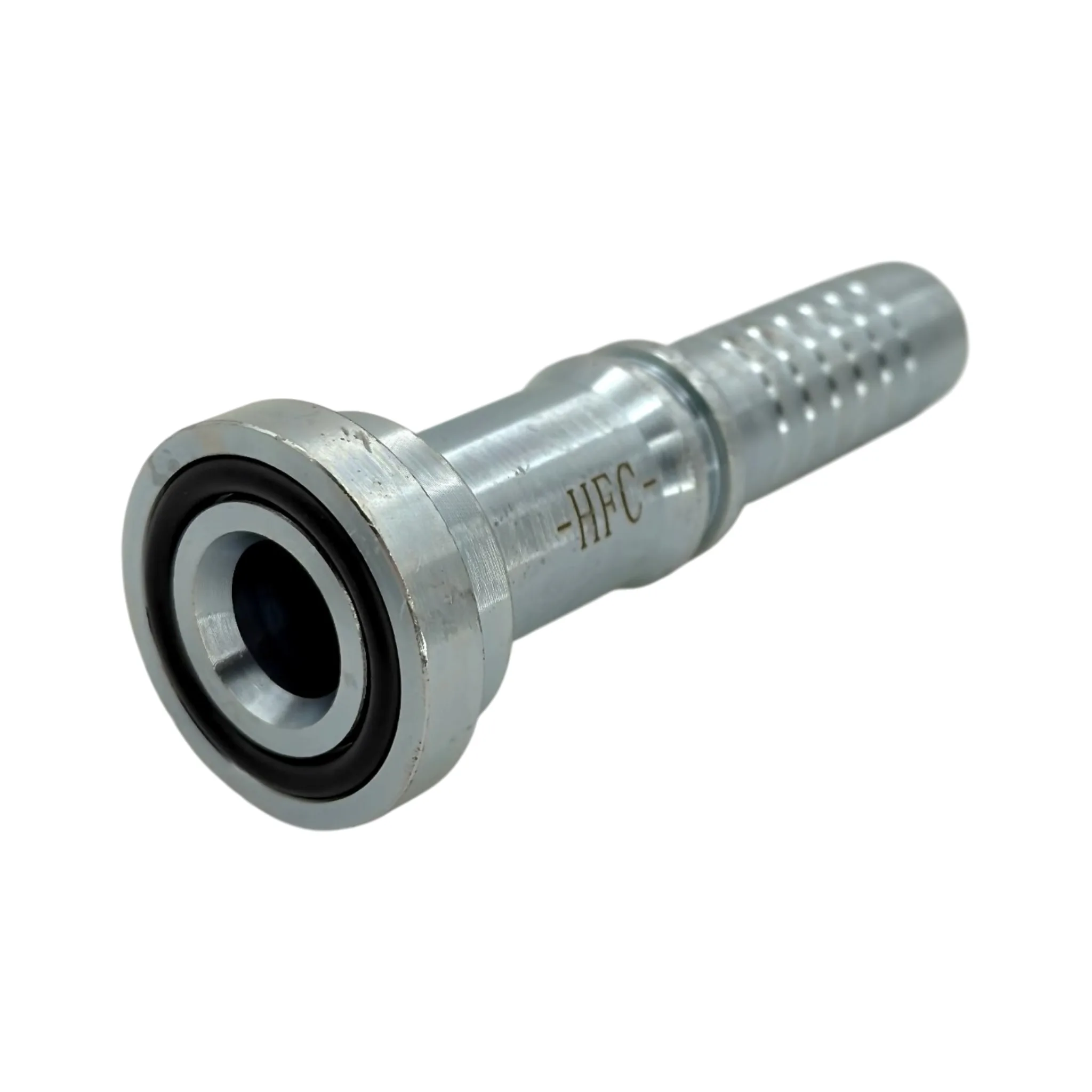

Flange (FL) Cod.61
1/2" — 2"
Recto · 45° · 90°
Recto · 45° · 90°

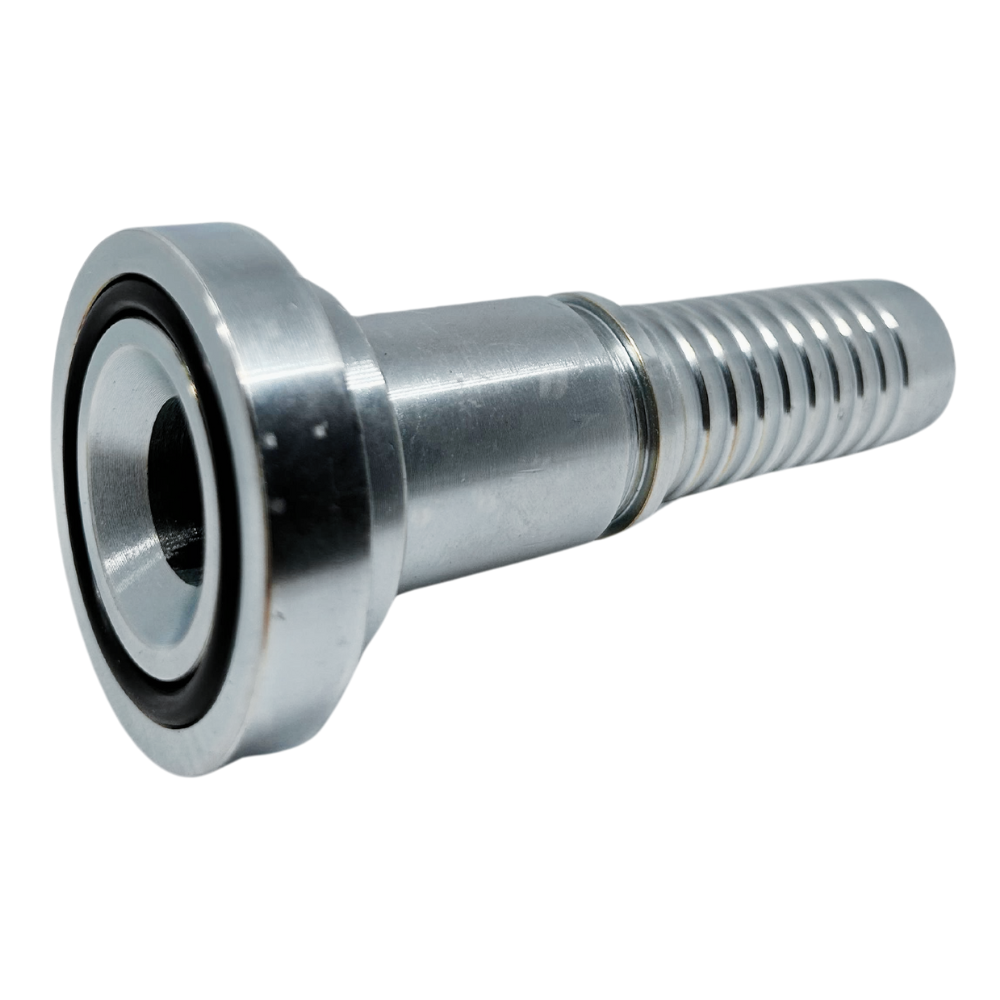

6000 PSI
Flange (FLH) Cod.62
1/2" — 2"
Recto · 45° · 90°
Recto · 45° · 90°
Tabla técnica
Medidas y presiones.
| Norma | Tipo | Medidas | Configuración | Aplicación |
|---|---|---|---|---|
| SAE J514 | Cono 37° · giratoria | -04 — -32 | Recta | Estándar americano |
| SAE J514 | Cono 37° · giratoria | -04 — -24 | 45° | Ruteo intermedio |
| SAE J514 | Cono 37° · giratoria | -04 — -24 | 90° | Espacio reducido |
| ISO 1179 | Hilo gas · giratoria | 1/4" — 2" | Recta · 45° · 90° | Maquinaria europea |
| SAE J1453 | O-ring frontal | -04 — -24 | Recta · 45° · 90° | Cero fugas · vibración |
| SAE | Cono 45° | -04 — -20 | Recta | Automotriz y agro |
| JIS | Cono 30° | -04 — -20 | Recta · 45° · 90° | Maquinaria japonesa |
| KOMATSU | Asiento Komatsu | -04 — -20 | Recta · 90° | Excavadoras Komatsu |
| DIN 2353 | Cono 24° | M12 — M52 | Recta · 45° · 90° | Maquinaria alemana |
| SAE J514 | Cono 37° macho | -04 — -32 | Recta | Estándar americano |
| ANSI B1.20.1 | Cónico sellante | 1/8" — 2" | Recta | Bombas y bloques |
| ANSI B1.20.1 | Cónico giratorio | 1/4" — 1.1/2" | Recta | Montaje sin torsión |
| ISO 1179 | Hilo gas macho | 1/4" — 2" | Recta | Maquinaria europea |
| SAE J1453 | O-ring frontal macho | -04 — -24 | Recta | Alta presión sellada |
| SAE | Cono 45° macho | -04 — -20 | Recta | Automotriz y agro |
| MÉTRICO | Cono 24° macho | M12 — M52 | Recta | Maquinaria alemana |
| 3000 PSI | Brida partida | 1/2" — 2" | Recto · 45° · 90° | Bombas y motores |
| 6000 PSI | Brida partida reforzada | 1/2" — 2" | Recto · 45° · 90° | Muy alta presión |
Normas de referencia
Bajo qué se construye.
SAE J514
Cono 37° JIC, la conexión más extendida en maquinaria americana y agrícola.
Cono 37°
ISO 1179
Hilo gas BSP/BSPP, dominante en equipos europeos y asiáticos.
Hilo gas
SAE J1453
ORFS con sello O-ring frontal, la opción para vibración severa y cero fugas.
O-Ring face
DIN 2353
Cono 24° métrico para maquinaria de origen alemán.
Métrico
SAE J518
Bridas Code 61 y Code 62 para caudal alto en bombas y motores.
Brida
Dónde se usa
Sectores que usan esta línea.
Entra al sector para ver la maquinaria típica y qué construcción corresponde a cada servicio.
Completa la instalación
Líneas complementarias.
¿Qué medida necesitas?
Dinos la máquina y la presión de trabajo. Te indicamos la construcción HFC que corresponde y dónde tenerla en stock.
