Mangueras hidráulicas HFC
Alta presión

Mangueras hidráulicas.

La línea de mayor rotación del catálogo. Mangueras de alta presión para hidráulica móvil y estacionaria, construidas bajo norma SAE y DIN, en medidas de DN6 a DN51 y presiones de trabajo de 7 a 445 bar según construcción. La línea de testeo DN02 es aparte: micro-bore de 690 bar para pilotaje y ensayo.

Construcciones disponibles

Elige por presión, no por diámetro.

Cada construcción responde a un régimen distinto: una trenza para líneas de servicio, dos trenzas para la mayoría de la hidráulica móvil, cuatro espirales para brazos y martillos, y PTFE para química agresiva. Elegir la construcción correcta te permite dimensionar por presión real de trabajo y no por diámetro.

Manguera SAE 100 R2 AT
SAE 100R2 AT

Manguera SAE 100 R2 AT

DN6 — DN51
160 — 415 bar

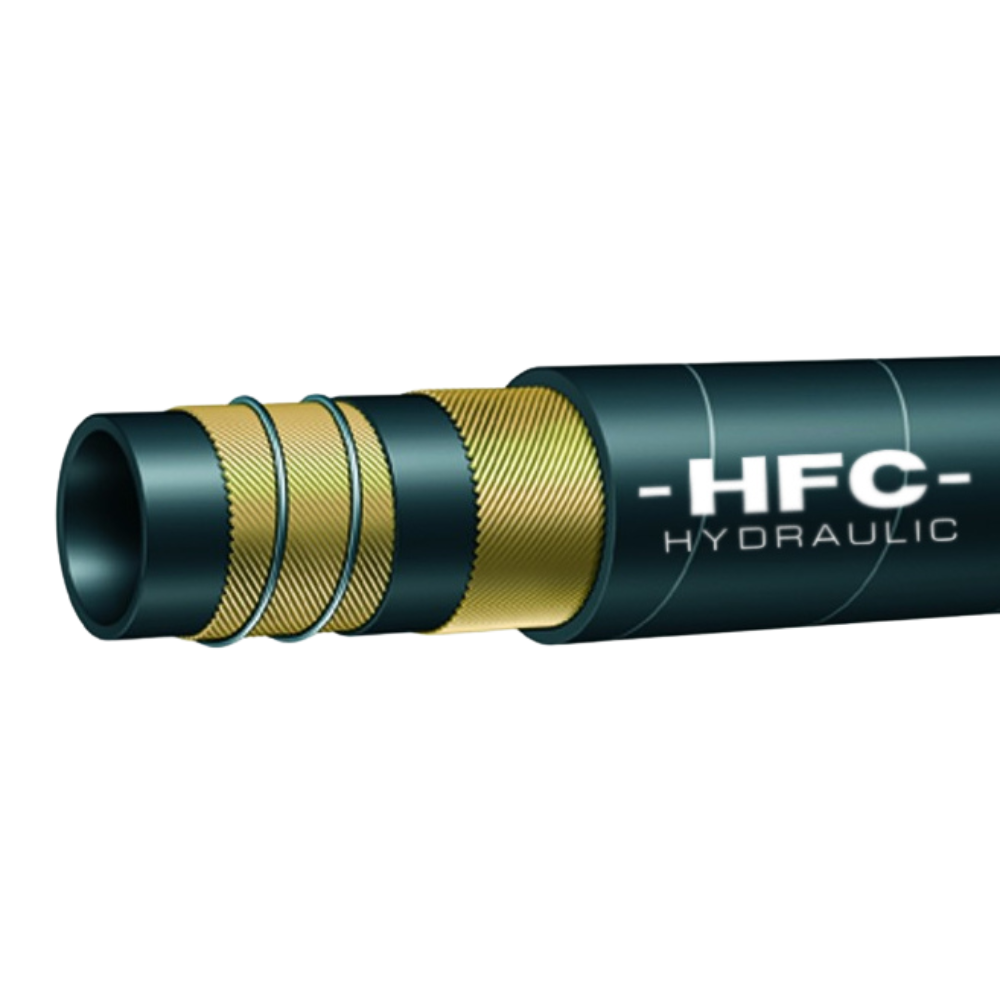

Manguera SAE 100 R4 AT
SAE 100R4 AT

Manguera SAE 100 R4 AT

DN19 — DN51
7 — 21 bar

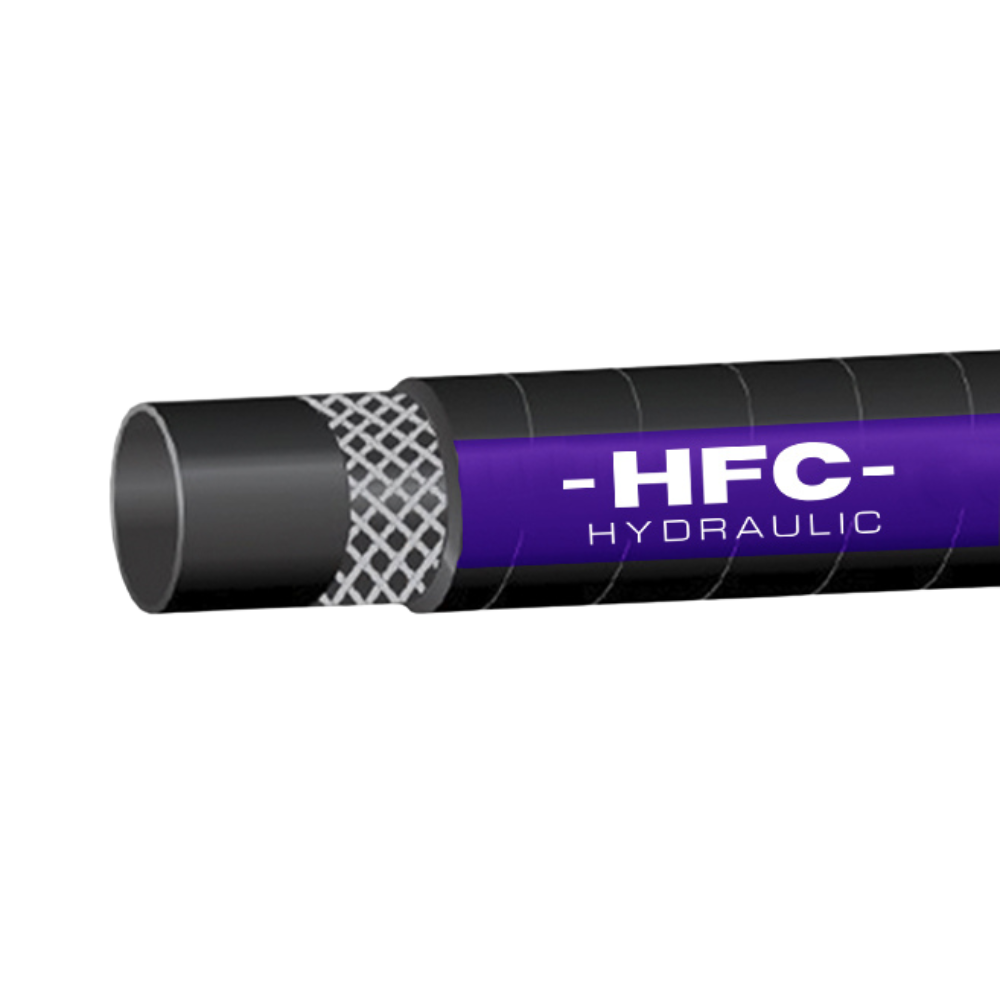

Manguera SAE 100 R6 AT
SAE 100R6 AT

Manguera SAE 100 R6 AT

DN5 — DN25
21 — 28 bar

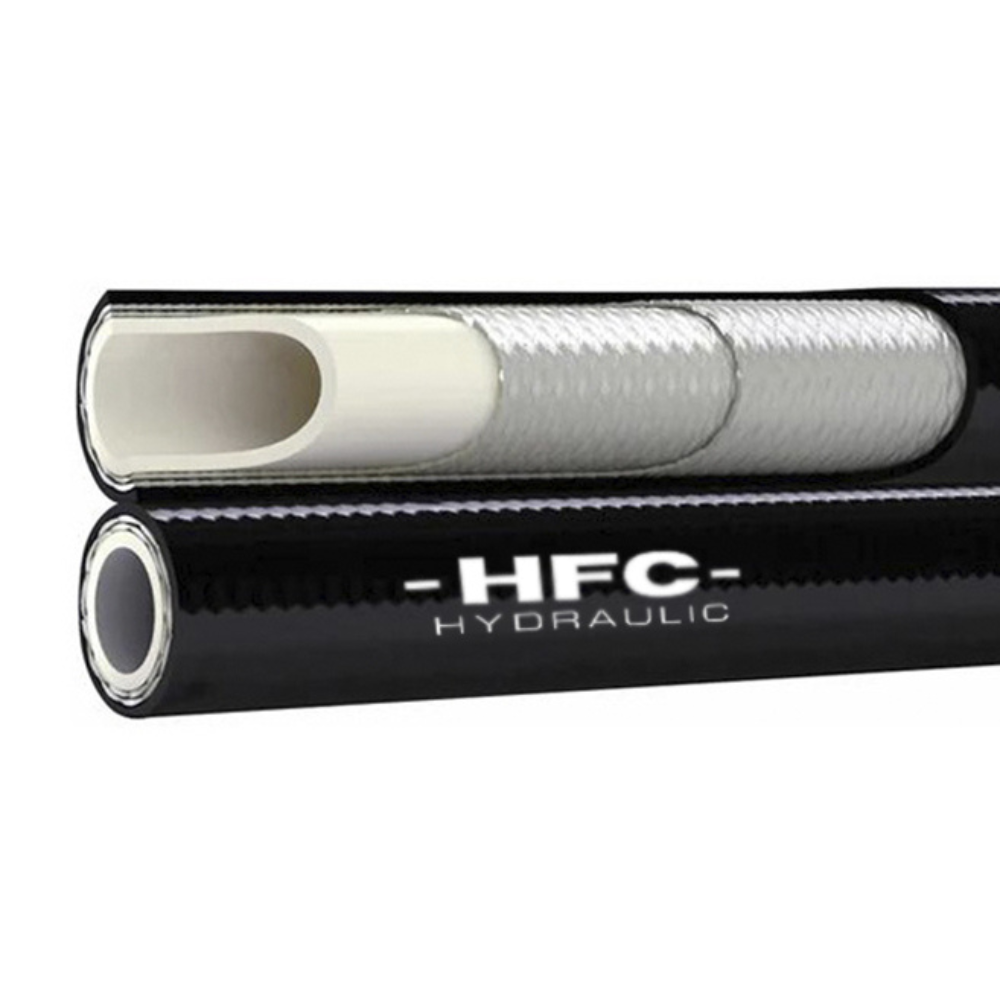

Manguera SAE 100 R7 AT
SAE 100R7

Manguera SAE 100 R7 AT

DN5 — DN25
70 — 210 bar
Manguera SAE 100 R8 AT
SAE 100R8

Manguera SAE 100 R8 AT

DN5 — DN25
140 — 350 bar

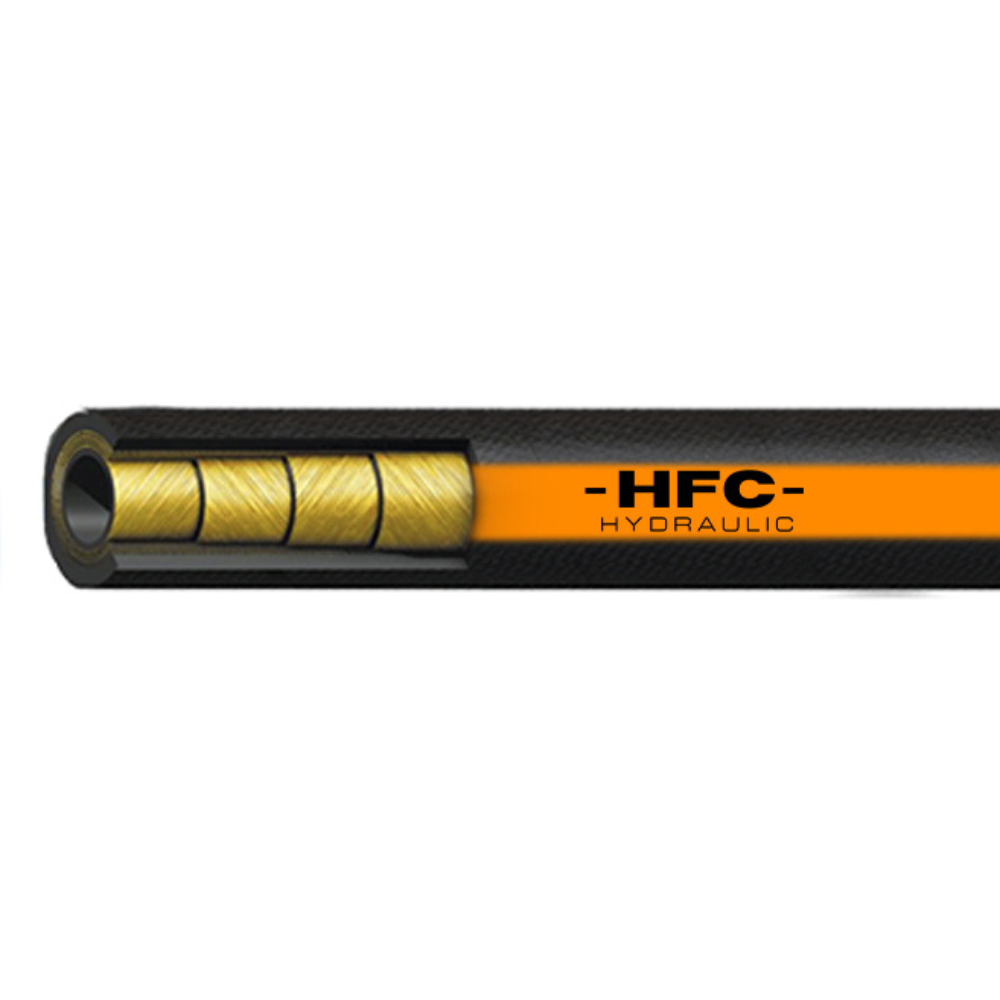

Manguera 4SP · DIN EN 856
DIN EN 856 4SP

Manguera 4SP · DIN EN 856

DN10 — DN51
165 — 445 bar

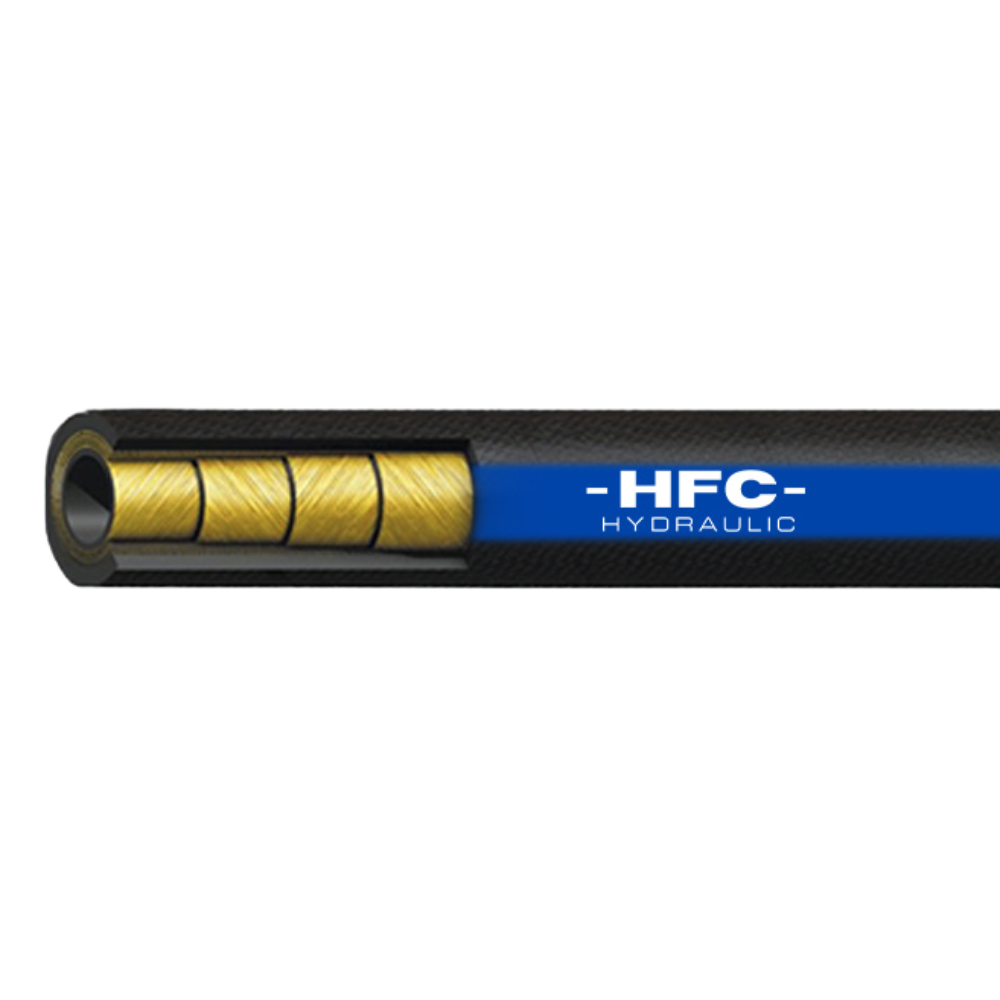

Manguera 4SH · DIN EN 856
DIN EN 856 4SH

Manguera 4SH · DIN EN 856

DN19 — DN51
210 — 420 bar

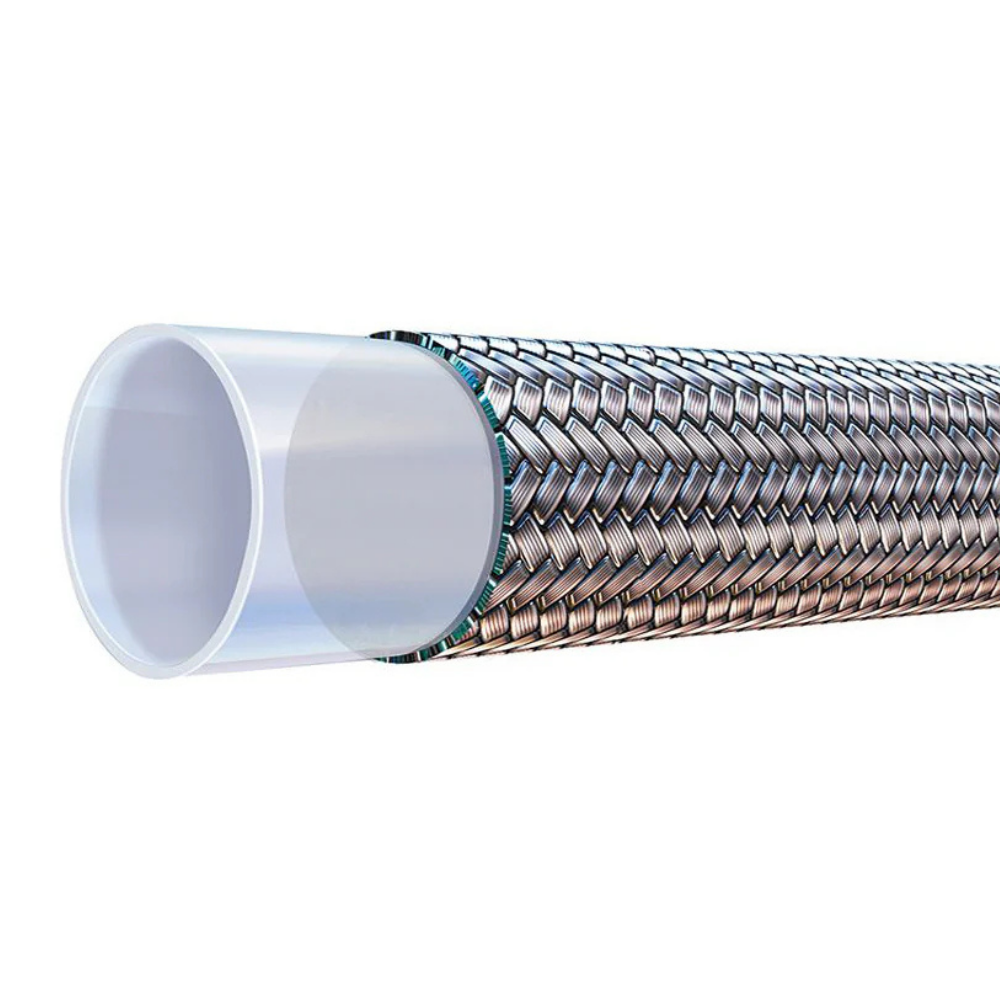

Manguera SAE 100 R14 (PTFE)
SAE 100R14

Manguera SAE 100 R14 (PTFE)

DN5 — DN25
70 — 240 bar

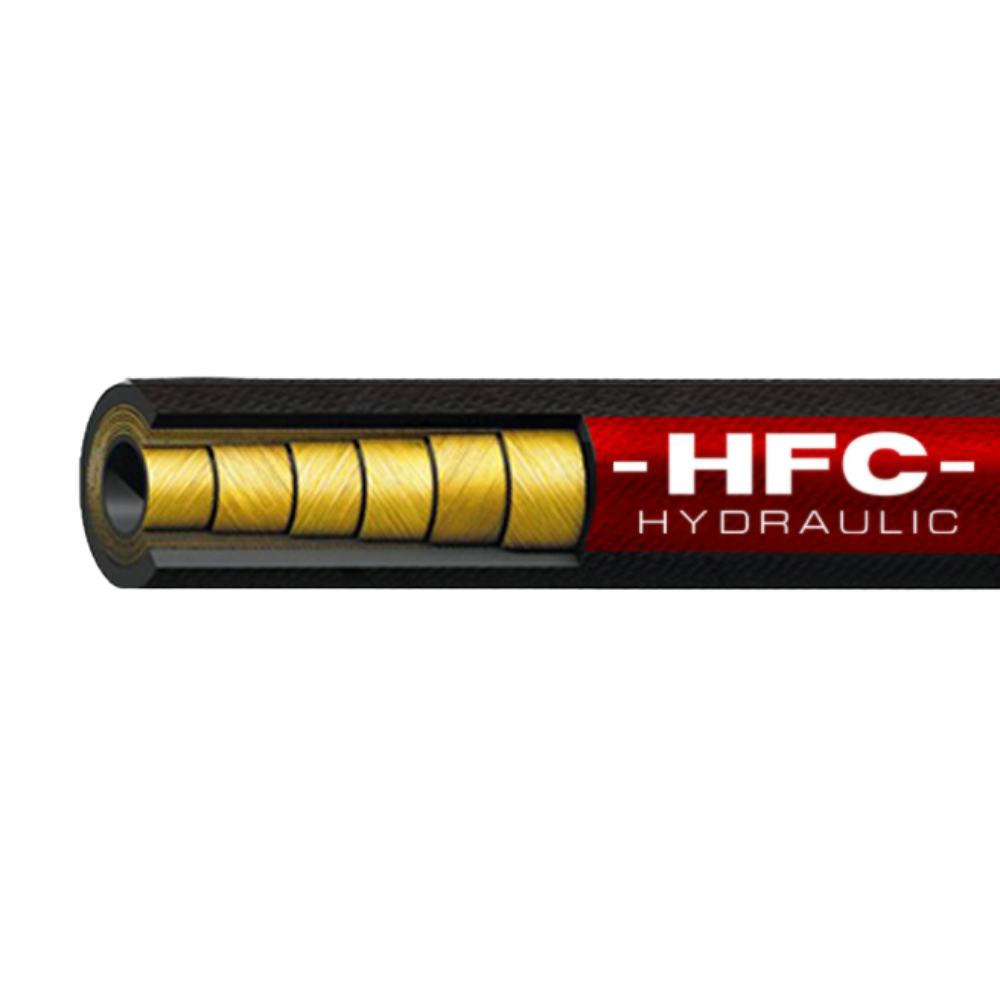

Manguera SAE 100 R15 AT
SAE 100R15

Manguera SAE 100 R15 AT

DN19 — DN51
420 bar

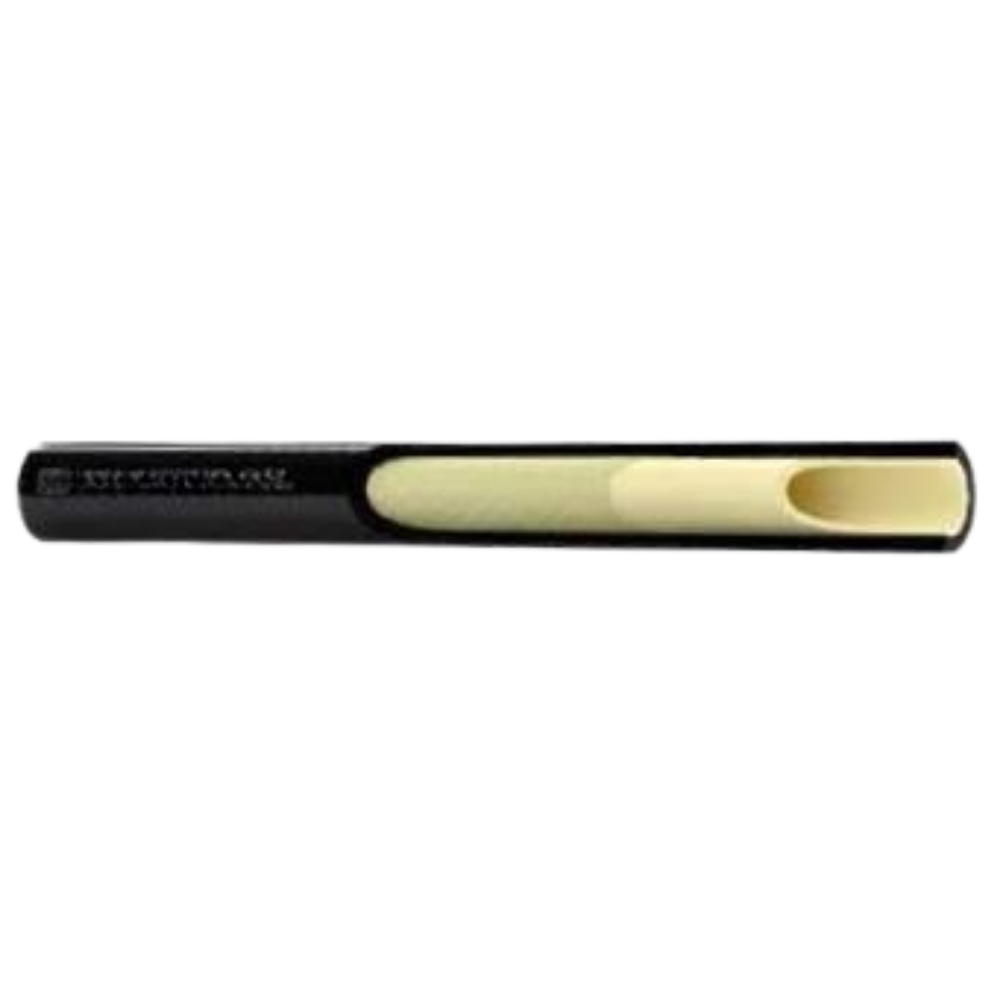

Manguera Testeo DN02
10.000 PSI

Manguera Testeo DN02

DN2
690 bar
Tabla técnica

Medidas y presiones.

NormaConstrucciónMedidasPresión trabajoServicio
SAE 100R2 AT2 trenzas de aceroDN6 — DN51160 — 415 barAlta presión · hidráulica móvil
SAE 100R4 ATTextil + espiralDN19 — DN517 — 21 barSucción y retorno
SAE 100R6 AT1 trenza textilDN5 — DN2521 — 28 barBaja presión · servicio
SAE 100R7TermoplásticaDN5 — DN2570 — 210 barLiviana · no conductiva
SAE 100R8TermoplásticaDN5 — DN25140 — 350 barAlta presión liviana
DIN EN 856 4SP4 espiralesDN10 — DN51165 — 445 barMuy alta presión · impulso
DIN EN 856 4SH4 espirales heavyDN19 — DN51210 — 420 barServicio severo · minería
SAE 100R14PTFE + trenza inoxDN5 — DN2570 — 240 barQuímica · alta temperatura
SAE 100R156 espiralesDN19 — DN51420 barPresión constante extrema
10.000 PSIMicro-boreDN2690 barPilotaje y testeo
Normas de referencia

Bajo qué se construye.

SAE J517 / 100R2 AT
Manguera de dos trenzas de acero, la construcción base de la hidráulica industrial.
Trenzada
SAE J517 / 100R4
Manguera de succión y retorno con espiral de refuerzo antiaplastamiento.
Succión
DIN EN 856 4SP
Cuatro espirales de acero para presión y ciclos de impulso elevados.
Espiralada
DIN EN 856 4SH
Espiralada de servicio severo, la de mayor presión sostenida del catálogo.
Espiralada
SAE J517 / 100R14
Tubo de PTFE para fluidos químicos agresivos y alta temperatura.
PTFE
Dónde se usa

Sectores que usan esta línea.

Entra al sector para ver la maquinaria típica y qué construcción corresponde a cada servicio.

Agro01AgroTractores · ImplementosForestal02ForestalHarvesters · SkiddersMinería03MineríaExcavación · CargaTransporte04TransporteCamiones · TolvasConstrucción05ConstrucciónGrúas · RetroexcavadorasIndustrial06IndustrialPrensas · Inyectoras
Completa la instalación

Líneas complementarias.

¿Qué medida necesitas?

Dinos la máquina y la presión de trabajo. Te indicamos la construcción HFC que corresponde y dónde tenerla en stock.

Solicitar catálogo WhatsApp
